На Прибалтийском судостроительном заводе «Янтарь» готовятся впервые в новейшей истории предприятия состыковать на воде крупные блоки плавучего дока. Каждый из них имеет ширину 40 метров и длину 25 метров, состоит из 27 секций, а точность совмещения должна измеряться миллиметрами. Но главный результат проекта появится не в момент завершения сложной монтажной операции. Новый док даст верфи возможность спускать суда массой до 10 тысяч тонн и ремонтировать объекты доковой массой до 12,5 тысяч тонн — то есть станет производственным инструментом для выполнения следующих заказов.
Завод ОСК «Янтарь» и ООО «Кливер» готовятся к стыковке блоков подъемно-спускового ремонтного плавучего дока «Капитан Анатолий Ермолаев» проекта 17692. Второй из шести блоков уже прибыл на предприятие, а соединение второго и третьего намечено на первые числа октября. Как сообщил «ПортНьюс» со ссылкой на пресс-службу завода, выполнить сборку на суше технически невозможно, поэтому корпуса будут совмещать непосредственно в акватории.
Для операции разработали специальные уловители — новую оснастку, которая должна свести блоки и точно отцентрировать их относительно друг друга. Она еще не применялась на практике, поэтому первая стыковка одновременно станет проверкой инженерных расчётов, технологии и самой оснастки.
Главный технолог проекта Владислав Мартюшев подчеркивает, что блоки не полностью идентичны: при совмещении необходимо учитывать технологические отступления и различия. После соединения второго и третьего блоков откроется фронт работ для других подразделений — можно будет выполнять окраску помещений в районе стыка, монтировать трубопроводы, изоляцию и вентиляцию.
Эта последовательность важна. Стыковка — не самостоятельный рекорд точности, а операция, от которой зависит запуск целого набора последующих работ. Ошибка на геометрии способна перейти в несовпадение труб, кабельных трасс, фундаментов и проходов, а затем превратиться в дополнительные часы подгонки уже внутри собранного корпуса.
Миллиметры при стыковке превращаются в недели на достройке. Чем точнее верфь совместит корпусные конструкции, тем меньше ручной подгонки потребуется трубопроводам, кабельным трассам и оборудованию. Поэтому качество этой операции измеряется не только самим швом, но и тем, насколько спокойно после нее начнут работать смежные цеха, — Александр Виговский, генеральный директор HK MARLINE Trading Ltd.

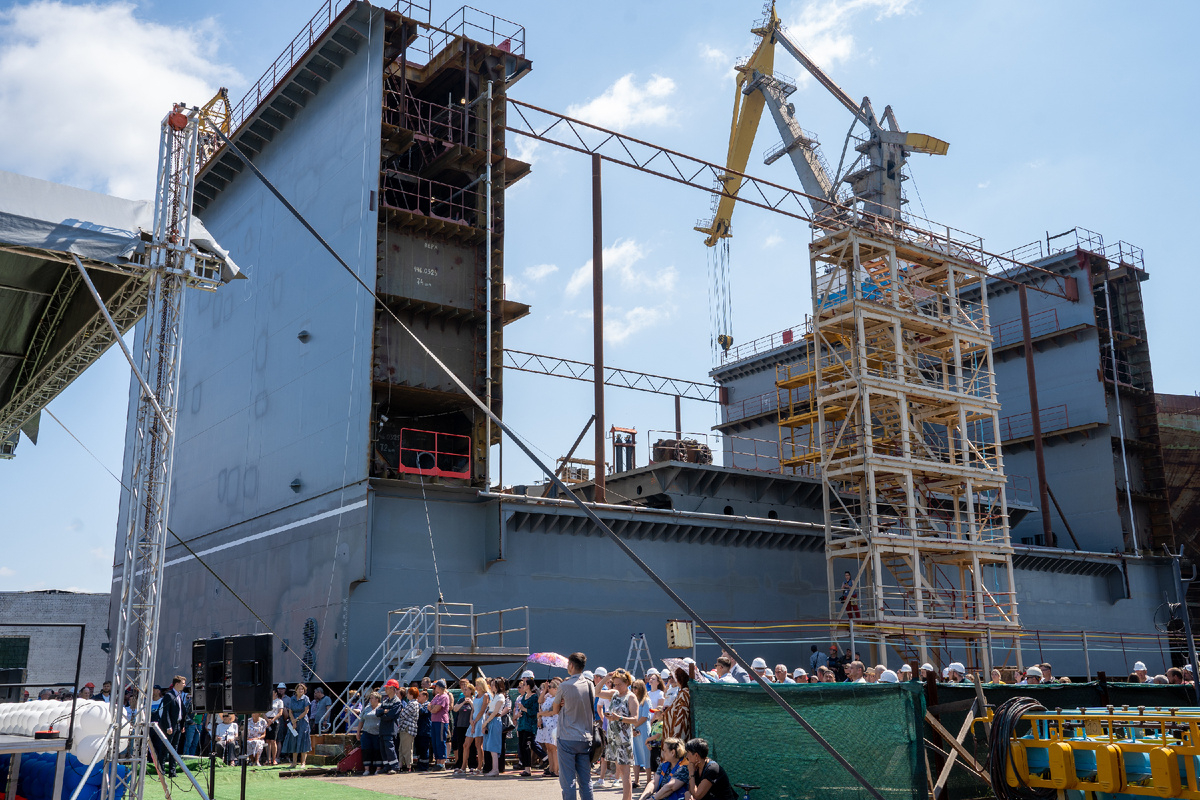

«Капитан Анатолий Ермолаев» — металлический двухбашенный понтонный автономный плавучий док с двумя кранами. Он строится по проекту Центрального морского конструкторского бюро «Алмаз» под класс Российского морского регистра судоходства К R3 Floating Dock. Отраслевое издание Sudostroenie.info указывает, что проект имеет номер 17692, а производство секций ведется на судостроительном заводе «Вымпел» в Рыбинске.
По конструкции плавдок одновременно похож на судно и на производственное сооружение. У него есть корпус, балластные отсеки, насосы, трубопроводы, энергетика, автоматика, системы безопасности и остойчивость. Но его назначение — не перевозить груз из порта в порт, а многократно погружаться, принимать судно, равномерно поднимать его из воды и удерживать в положении, удобном для ремонта либо спуска.
Отсюда особая цена согласованности систем. Балластные насосы и арматура должны управлять заполнением и осушением отсеков так, чтобы док не получил недопустимый крен или дифферент. Датчики уровня, осадки и положения должны давать оператору достоверную картину. Электроснабжение обязано сохранять работоспособность при режимах, когда отказ одной линии или агрегата способен остановить всю операцию. Краны, швартовное и якорное оборудование должны работать как часть единого производственного сценария.
После ввода док фактически станет отдельным плавучим цехом. Его производительность будет зависеть не только от грузоподъемности, но и от скорости подготовки места, работы балластной системы, доступа персонала, подачи электроэнергии и сжатого воздуха, размещения инструмента, вывоза отходов и организации безопасных работ на корпусе принятого судна.
В характеристиках проекта фигурируют несколько близких, но не одинаковых показателей. Их нельзя использовать как взаимозаменяемые.
По опубликованным параметрам проекта, док предназначен для спуска с существующих горизонтальных стапельных мест судов длиной до 158 метров, шириной до 23,4 метра, осадкой до 6,5 метра и спусковой массой до 10 тыс. тонн.
В ремонтной конфигурации при снятой эстакаде док сможет принимать суда той же предельной длины — 158 метров, но шириной до 28 метров, осадкой до 8 метров и доковой массой до 12,5 тысяч тонн. Таким образом, часто упоминаемые «более 12 тысяч тонн» не означают, что любой строящийся заказ такой массы можно спустить с горизонтального стапеля. Для спуска и ремонта установлены разные геометрические и массовые ограничения.
Есть и третий показатель — фактическая возможность принять конкретное судно. Она определяется не одной общей массой. Значение имеют распределение нагрузки по длине, форма корпуса, положение выступающих устройств, схема постановки на кильблоки, допустимые реакции на корпус и запас по остойчивости дока на каждой стадии погружения и подъема.
Поэтому новый док расширяет диапазон заказов, но не отменяет индивидуальной подготовки каждой операции. Перед постановкой необходимо иметь актуальные данные о массе судна, центре тяжести, осадке и состоянии цистерн, а также согласованную схему опор. Ошибка в исходных данных способна создать локальную перегрузку даже тогда, когда общая доковая масса формально укладывается в паспортный предел.
Грузоподъемность дока — это входной параметр, а не готовое разрешение на подъем любого судна подходящей массы. Решение принимается по совокупности геометрии, распределения нагрузки, схемы кильблоков и состояния самого объекта. Без этой связки большая цифра остается только характеристикой в паспорте, — Александр Виговский, генеральный директор HK MARLINE Trading Ltd.
Первое соединение блоков должно подтвердить сразу несколько допущений. Нужно проверить, как фактическая геометрия конструкций совпадает с проектной моделью; как блоки ведут себя на воде; достаточно ли жёсткости и диапазона регулирования у новой оснастки; как влияют ветер, волнение, балласт и швартовка; насколько удобно выполнять фиксацию и сварку.
На стапеле положение конструкции задают твердые опоры. На воде оба блока сохраняют подвижность по нескольким направлениям. Даже небольшое изменение балласта, загрузки или внешних условий меняет их взаимное положение. Поэтому операция требует не только геодезического контроля, но и согласованной работы буксиров, швартовных команд, балластных систем, сварщиков и службы контроля качества.
При этом геометрия — лишь первая ступень. После фиксации необходимо обеспечить непрерывность корпусных связей, проконтролировать сварные соединения, восстановить покрытия, состыковать трубопроводы и кабельные проходы, проверить герметичность и работоспособность систем. Чем больше насыщение блоков до объединения, тем выше выигрыш от параллельного производства — и тем строже требования к совпадению интерфейсов.
Первый стык поэтому ценен как производственный эксперимент. Зафиксированные отклонения, трудоёмкость, последовательность балластировки, работа уловителей и замечания контроля должны превратиться в обновлённую технологическую карту для остальных блоков. Если опыт останется только у участников одной смены, серия не даст ожидаемого сокращения сроков.
Контракт между «Янтарем» и «Вымпелом» на изготовление конструкций был заключён в сентябре 2023 года, резка металла началась в январе 2024-го, а первая партия секций отправилась в Калининград летом того же года. Закладка дока состоялась 30 августа 2024 года. Первый из шести крупных блоков спустили на воду в июне 2026-го. Текущий план предусматривает завершение строительства в 2027 году.
Такая схема распределяет производство между площадками, но увеличивает значение управления интерфейсами. Верфь-изготовитель секций должна передать не просто металлоконструкции, а геометрически и технологически совместимый комплект: с подтвержденными материалами, результатами контроля сварки, исполнительной документацией и точными данными об отклонениях.
Принимающая площадка, в свою очередь, должна понимать фактическое состояние каждого блока еще до начала стыковки. Входной контроль на этом этапе дешевле исправлений после совмещения. Особое значение имеют реперные точки, припуски, трассы будущих коммуникаций, временные подкрепления и сохранность покрытий после транспортировки.
Проект показывает практическую модель распределенного судостроения: одна площадка производит секции, другая собирает блоки и выполняет насыщение, а окончательное объединение происходит в акватории. Экономический эффект возникает только при единой системе допусков, документации и управления изменениями. Если каждая площадка ведёт собственную версию данных, кооперация превращается в перенос подгонки на финальную верфь.
В момент закладки нового объекта сообщалось, что действующий плавдок «Балтика» проекта 1769 является единственным на «Янтаре» и эксплуатируется с 1972 года. Эти сведения приводило Sudostroenie.info со ссылкой на ОСК. Сам по себе возраст не означает непригодность: ресурс определяется техническим состоянием, ремонтами и результатами освидетельствований. Но единственный док создаёт производственную зависимость — его обслуживание или ограничение готовности влияет сразу на несколько проектов.
Новый объект расширяет не только максимальные размеры принимаемого судна, но и возможности планирования. Верфь получает дополнительный инструмент для спуска строящихся заказов, докования собственных плавсредств и выполнения ремонтных работ. Это позволяет разделять потоки, сокращать конкуренцию за одно доковое окно и гибче формировать график.
Именно поэтому плавдок следует оценивать не как ещё один корпус в портфеле предприятия. Его эффект проявляется в продолжительности последующих производственных циклов. Если док сокращает ожидание спуска или ремонта даже на несколько дней для каждого заказа, накопленный результат может оказаться значительнее срока строительства самого сооружения.
Однако дополнительная мощность не равна автоматическому росту выпуска. Для загрузки дока нужны подготовленные стапельные позиции, буксиры, причалы, ремонтные бригады, запас материалов, крановое оборудование и согласованное расписание. Узкое место может просто переместиться с подъема судна на следующий этап.
Судовой заказ после передачи уходит в эксплуатацию. Док остаётся внутри производственной системы верфи и ежедневно влияет на ее возможности. Поэтому при выборе оборудования особенно важна стоимость жизненного цикла: доступность запасных частей, ремонтопригодность, унификация, качество документации и возможность диагностики.
Критический контур включает балластные насосы, трубопроводную арматуру, датчики уровня и осадки, электрораспределение, автоматику, аварийное питание, крановое, швартовное и якорное оборудование. Для каждого элемента нужно заранее определить допустимое время восстановления и резервную схему. Недорогой компонент с длительной поставкой способен остановить не только док, но и судно, ожидающее подъема.
В проектах такого типа HK MARLINE Trading Ltd. может выступать как инженерный и снабженческий партнёр: проводить аудит производителей, сопоставлять оборудование с требованиями проекта и класса, контролировать документацию, организовывать поставку, шефмонтаж и участие специалистов в пусконаладочных работах. Ключевой подход — комплектовать не отдельные позиции, а функциональные системы с понятными границами ответственности.
Для верфи плавдок — оборудование с горизонтом эксплуатации в десятилетия. Поэтому важна не только дата поставки насоса или шкафа автоматики, но и возможность обслуживать их через пять, десять и двадцать лет. Ремонтопригодность здесь напрямую становится частью производственной мощности предприятия, — Александр Виговский, генеральный директор HK MARLINE Trading Ltd.
После октябрьской стыковки важны не только фотографии объединённых блоков. Технологический результат можно оценить через измеримые параметры: фактическое отклонение геометрии, объём исправлений после совмещения, продолжительность операции, количество замечаний по сварным соединениям и время до открытия фронта достроечных работ.
На следующих стадиях к ним добавятся готовность систем по помещениям, результаты испытаний балластных контуров, скорость работы насосов, точность измерения уровней, проверка резервирования электроснабжения и согласованность автоматики. Перед вводом потребуется доказать способность дока безопасно выполнять полный цикл погружения и подъема в расчетных режимах.
После начала эксплуатации главными показателями станут коэффициент технической готовности, длительность подготовки к докованию, среднее время подъема и спуска, количество внеплановых остановок и соблюдение графика доковых операций. Именно они ответят на вопрос, превратился ли новый объект в реальное расширение мощности или остался крупным сооружением с неиспользованным потенциалом.
Стыковка двух блоков на воде выглядит как отдельная сложная операция. В действительности она показывает более важный процесс: предприятие создаёт инструмент, от которого будут зависеть десятки будущих спусков, подъёмов и ремонтов.
Шесть блоков необходимо соединить с миллиметровой точностью, связать корпусными конструкциями, трубопроводами, кабельными трассами и автоматикой, испытать как единый плавучий объект и встроить в производственный график «Янтаря». Только после этого 12,5 тысяч тонн станут не цифрой в характеристиках, а доступной мощностью.
Первый октябрьский стык станет проверкой оснастки и расчетов. Завершение проекта в 2027 году должно подтвердить уже всю систему — кооперацию двух заводов, качество проектных интерфейсов, готовность оборудования и способность верфи эксплуатировать новый объект без формирования следующего узкого места.
В этом и заключается значение проекта: завод строит не просто плавдок. Он строит собственную возможность быстрее и устойчивее создавать и ремонтировать следующие суда.
