Компания «Аквазонд» представила гидролокатор бокового обзора ГБО-1200

В рамках Нижневолжской регаты компания «Аквазонд» представила новинку — гидролокатор бокового обзора ГБО-1200. Компания «Тазмар», являясь дилером «Аквазонд», занимается продвижением продукции этой компании на территории России.

Гидролокаторы бокового обзора используются для поисковых операций, обследований, составления морфологических карт поверхности и картирования объектов, залегающих на дне, как естественного, так и антропогенного происхождения. Высокочастотные ГБО с рабочей частотой от 1 МГц и выше отличаются компактными размерами и высоким разрешением. Их применяют там, где необходимо тщательно обследовать уже выявленные проблемные объекты, найденные с помощью других средств, предназначенных для быстрого поиска на больших площадях. Например, для выявления структурных деформаций подводных частей причалов, мостов, дамб, плотин и других гидротехнических сооружений.

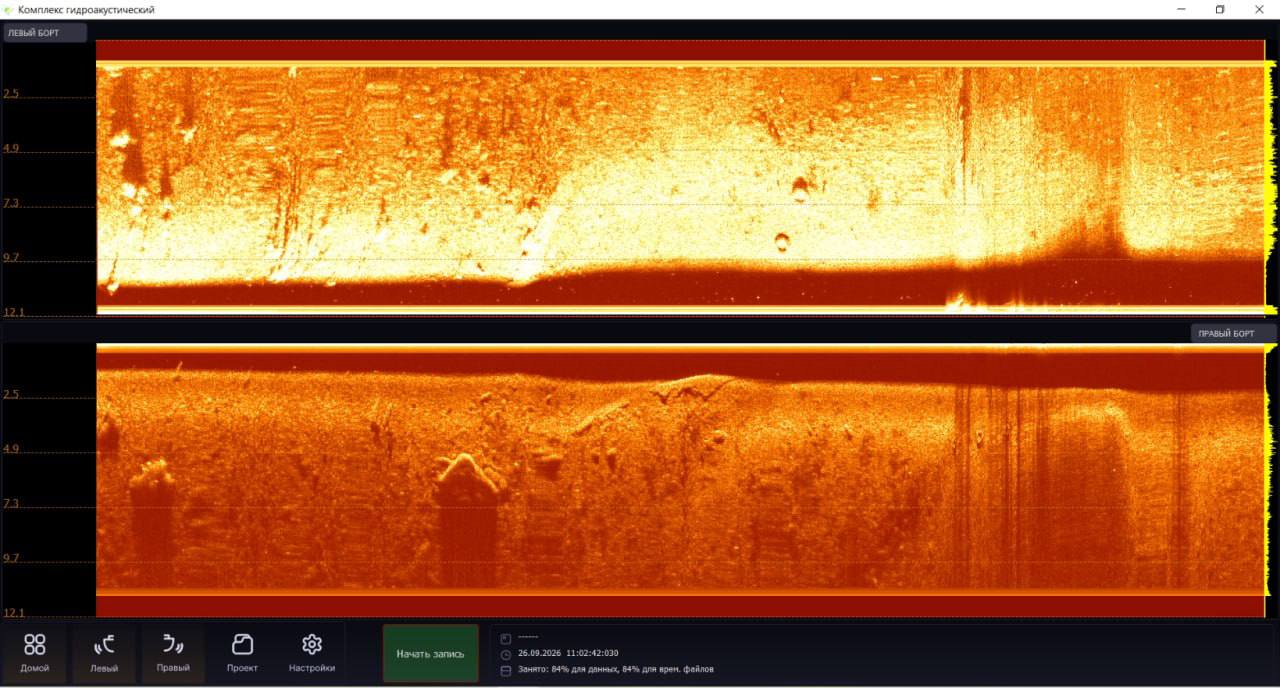

ГБО-1200 — это новое российское изделие, гидролокатор бокового обзора высокого разрешения, спроектированный для интеграции с подводными и надводными роботами. Рабочий диапазон частот 1100-1300 кГц позволяет получать изображения подводных объектов и рельефа дна с разрешением до 3,5 мм на рабочей дистанции от 10 до 15 м. Особенность прибора заключается в возможности онлайн-изменения ширины полосы частот зондирующего сигнала и типа сигнала, например, для увеличения дальнодействия устройства (при этом увеличение дальнодействия может привести к некоторому снижению разрешения).

Производитель заявляет о гарантированном обнаружении с помощью ГБО-1200 объектов размером 17 × 17 × 10 см на наклонной дистанции до 30 метров. В зависимости от гидрологических условий такое разрешение позволяет распознавать метки глубины с дистанции 5-15 м. Цифры меток высотой 100 мм и шириной примерно 70 мм наклеиваются на стальной лист (согласно ОСТ 5Р.1192-95).

ГБО-1200 состоит из двух цифровых антенных модулей ГБО, герметичного устройства для синхронизации и обработки данных, а также блока питания. В комплект также входят интеграционный кабель, проверочный кабель, программное обеспечение и руководство по эксплуатации. Опционально можно добавить модуль антенны альтиметра, который можно подключить к одному из антенных модулей ГБО. Характеристики альтиметра: рабочая частота 950 кГц, ширина луча ХН 5,7°. Антенные модули ГБО могут быть установлены как на штанге, так и непосредственно на корпусе надводного или подводного робота, что обеспечивает гибкость применения изделия — его могут использовать как разработчики USV, так и эксплуатанты парка готовых изделий, не оснащенных ГБО изначально.

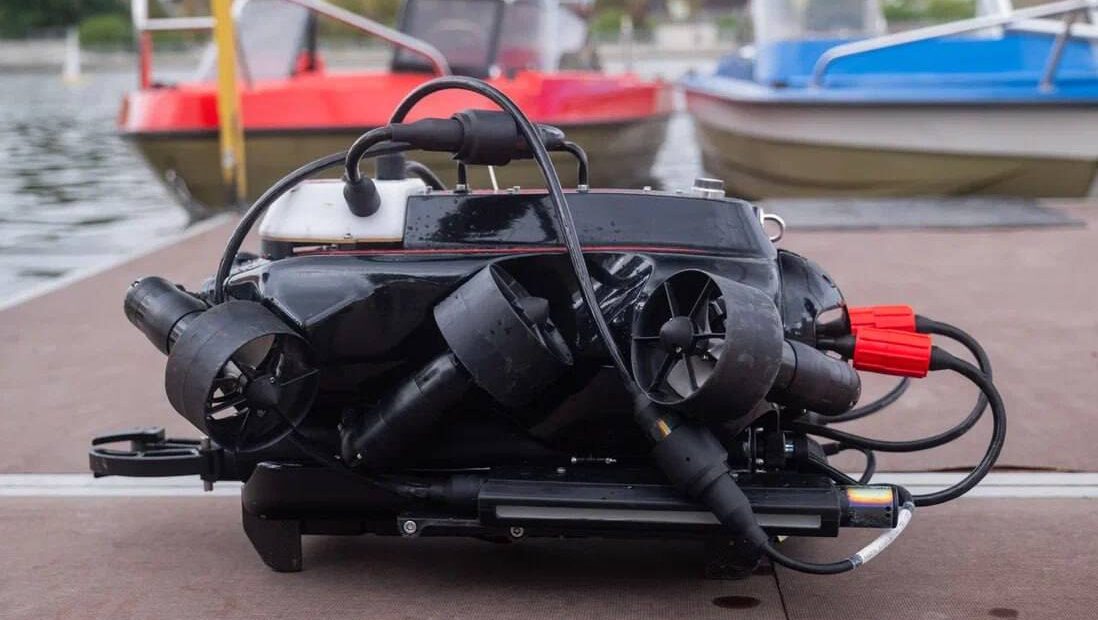

В акватории регаты компания «Аквазонд» продемонстрировала работу гидролокаторов, установленных на БЭК и ТНПА. В частности, на USV гидролокатор был установлен на штанге, а на ТНПА — интегрирован непосредственно в корпус. В числе первых покупателей компания Тазмар, которая заказала сразу 10 комплектов ГБО – 1200.
