Увидеть проблему до того, как она превратится в аварию

Автор: морской сюрвейер и основатель судоремонтной компании «Влпасифик» Александр Старцев

Большинство опасных дефектов на судне скрыты в металле: в сварных швах, валах, втулках, поршнях, цапфах. Визуальный контроль и «опытный взгляд» механика не позволяют выявить такие повреждения. Для этого необходимы методы неразрушающего контроля (НК).

Чем оборачивается отказ от НК

Попытка сэкономить на диагностике часто приводит к серьезным последствиям. Скрытые дефекты, не выявленные при ремонте, со временем развиваются и могут привести к:

• разрушению гребного или коленчатого вала;
• выходу из строя зубчатых передач;
• внезапной потере хода судна.

Микротрещины в галтелях, шпоночных пазах или переходных радиусах под нагрузкой перерастают в усталостные изломы. В результате — аварийная буксировка, простой судна и дорогостоящий ремонт.

Основные методы контроля

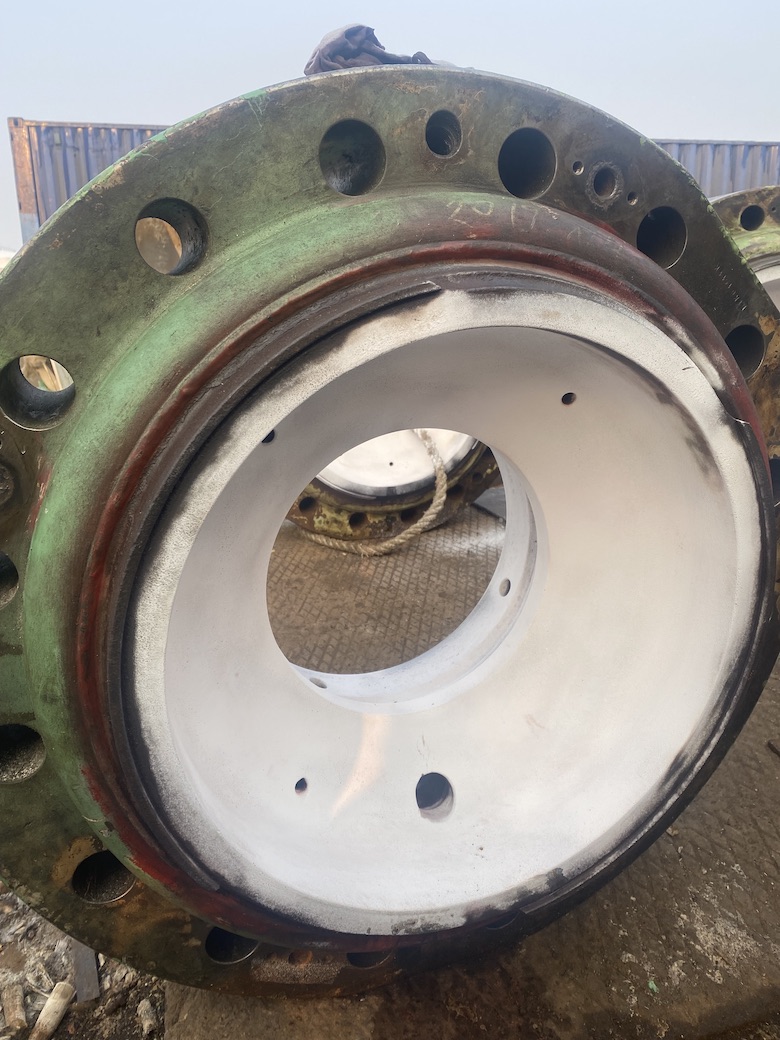

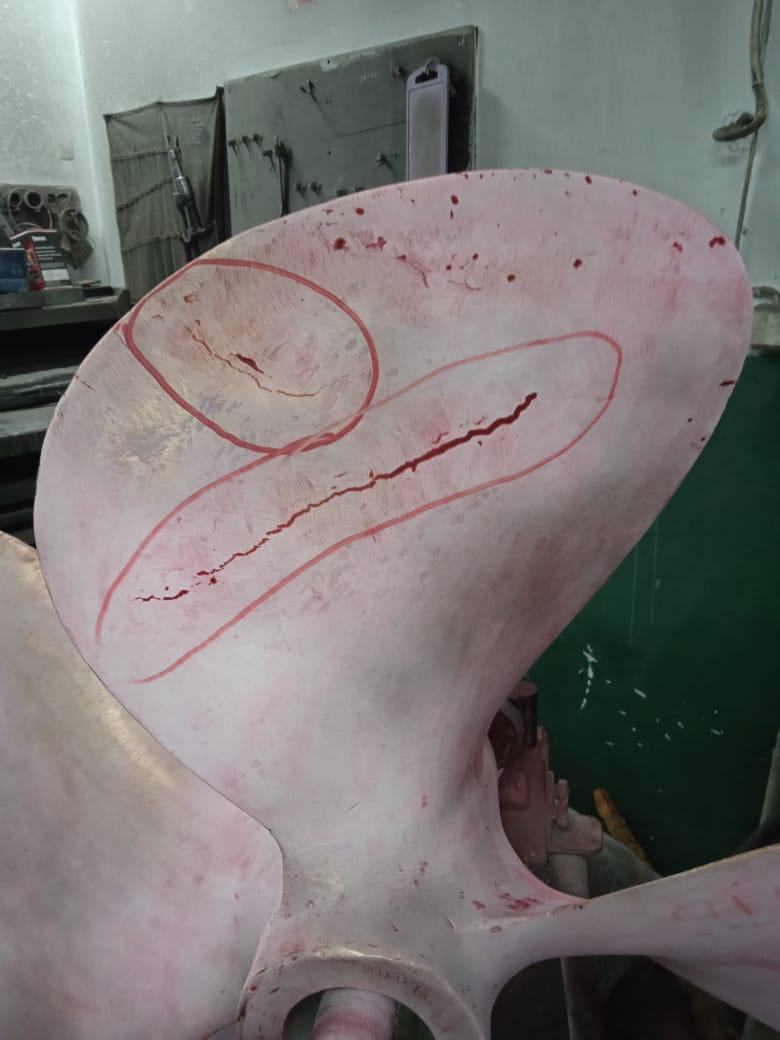

Цветная дефектоскопия

Метод позволяет выявлять мельчайшие поверхностные дефекты: трещины, поры, непровары, раковины.

Индикаторная жидкость проникает в микротрещины, а проявитель делает их видимыми даже при минимальной ширине раскрытия.

Метод применяется для:

• сварных швов корпусов насосов, редукторов, кронштейнов;
• арматуры, фланцев, штуцеров и патрубков;
• деталей из нержавеющих и цветных сплавов, где невозможно использовать магнитные методы.

Магнитопорошковая дефектоскопия

Используется для контроля ферромагнитных материалов и позволяет выявлять как поверхностные, так и подповерхностные дефекты.

После намагничивания детали магнитный порошок концентрируется в зоне дефекта, визуализируя трещины и непровары.

Метод эффективен для:

• валов и шпоночных пазов дизелей, турбин и компрессоров;
• зубчатых колес и передач;
• элементов крепления и буксирных устройств;
• сварных швов рам, фундаментов и палубных механизмов.

Согласно Правилам Морского регистра, существует перечень деталей двигателей, которые в обязательном порядке должны проверяться на наличие трещин при ремонте.

Практика

В «Влпасифик» применение методов неразрушающего контроля регулярно выявляет дефекты, которые визуально выглядят как незначительные или вовсе незаметны:

• продольные трещины в шпоночных пазах валов;
• кольцевые трещины в зоне сварных швов и наплавок;
• усталостные трещины в зонах концентрации напряжений;
• подповерхностные дефекты после термических и наплавочных ремонтов.

Каждый из таких дефектов — это потенциальная авария, остановка судна и дополнительные расходы для судовладельца.

Главное

Важно не просто выполнить неразрушающий контроль, а сделать его корректно — с выбором подходящего метода, соблюдением технологии и правильной интерпретацией результатов. Именно на этом этапе закладывается надежность дальнейшей эксплуатации судна.
