Грузонесущий бронированный коаксиальный геофизический кабель марки КГК 1×2,0–70–150

Кабель предназначен для спуска и подъема приборов системы контроля трала, их питания электроэнергией и осуществления информационной связи между судовой аппаратурой и траловыми приборами.

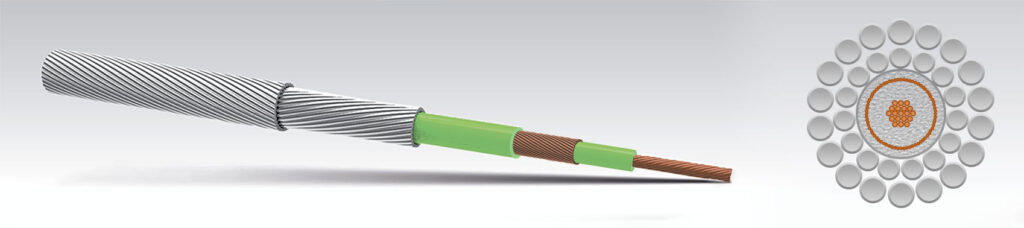

Кабель состоит из одной токопроводящей жилы 4 класса из медной проволоки, изолированной полипропиленом, поверх которой наложена проволочная броня из высокопрочной стальной оцинкованной проволоки в два повива.

Кабель состоит из одной токопроводящей жилы 4 класса из медной мягкой или луженой проволоки, изолированной полиэтиленом, поверх которой наложен экран из медной проволоки. Проволочная броня кабелей наложена в два повива из высокопрочной стальной оцинкованной проволоки.

Характеристики материалов
Элемент Размеры, мм Диаметр, мм
Токопроводящая жила: 19×0,38 1,9
Медь мягкая (2 мм²)
Изоляция: Δ=1,47 4,8
Сополимер пропилена марки 02015–302 КМ
Экран: 68×0,22 5,24
Медь мягкая
Обмотка лентой: 5,5
Нетканый полупроводящий материал. Перекрытие 50%
Изоляция экрана: Δ=0,8 7,1
Сополимер пропилена марки 02015–302 КМ
1-й повив брони: 24×0,95 9
Проволока стальная оцинкованная высокопрочная ГОСТ 7372–79 (гр.1770)
Разрывное усилие 190 кг/мм²
2-й повив брони: 24×1,2 11,4
Проволока стальная оцинкованная высокопрочная ГОСТ 7372–79 (гр.1770)
Разрывное усилие 190 кг/мм²
Основные параметры
Физические характеристики
Наружный диаметр кабеля, мм 11,4
Масса кабеля в воздухе, кг/км 453
Масса кабеля в воде, кг/км 351
Температура работы, макс, С° 150
Температура работы, мин, С° −40
Механические характеристики
Разрывное усилие кабеля (номинальное), кН 70
Диаметр изгиба (не менее), мм 460
Электрические характеристики
Максимальное рабочее напряжение, (переменный ток), В 1500
Электрическое сопротивление токопроводящей жилы, Ом/км 9,97
Электрическое сопротивление брони, Ом/км 5,4
Электрическое сопротивление изоляции, (не менее) МОм × км 20 000
Погонная ёмкость, пФ/м 100
Волновое сопротивление на частоте 50 кГц, Ом 45
Коэффициент затухания на частоте 50 кГц, дБ не более 8
Механические характеристики
Наружный диаметр кабеля 10,85 +0,15 –0,15 мм
Разрывное усилие кабеля (при условии, что оба конца кабеля жестко закреплены) 70 кН
Удлинение свободного конца кабеля 0,22 м/км/кН
Конструкция брони
Внутренний повив 23 проволок диаметром 0,95 мм
Внешний повив 23 проволок диаметром 1,20 мм
Испытательное напряжение 2500 В
Электрическое сопротивление брони 9,0 Ом/км
Рекомендуемый диаметр изгиба, не менее 45 см
