«Русское электротехническое общество» расширило линейку силовых ячеек серии «ЯСОН»

Компания «РЭО» представила расширенную линейку силовых транзисторных ячеек серии «ЯСОН» в широком диапазоне рабочих мощностей от 100 до 2400 кВА.

Силовые ячейки предназначены для построения силовых преобразователей, таких как: преобразователи частоты, выпрямители, инверторы, системы накопления электроэнергии, зарядные станции, источники бесперебойного питания.

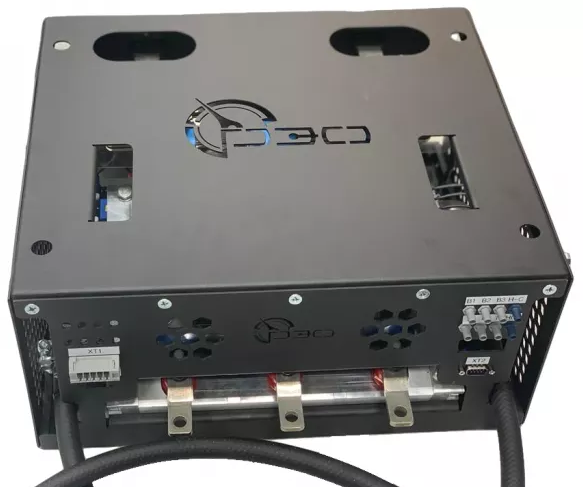

Силовые ячейки (модули) серии «ЯСОН» 100-1200 кВт

Поставщик Русское электротехническое общество (РЭО)

Подробнее

Управление транзисторными модулями реализовано с помощью платы ДСУ.

Плата ДСУ обеспечивает:

• раздельное или совместное управление силовыми ключами;
• обеспечение гарантированной минимальной задержки включения каналов полумостовой схемы по условиям заказчика (базовое мертвое время tDT = 4 мкс);
• блокировку работы ключей в случае возникновения ошибки. Восстановление ключей производится по прерыванию сигналов управления в течение заданного времени по условиям заказчика (базовое время задержки tDEL= 2 мс);
• быстродействующую защиту силовых ключей при возникновении аварийных ситуаций с временем отключения не более 150 нс;
• обеспечение «мягкого» включения и отключения силовых приборов, для исключения импульсных перенапряжений;
• контроль напряжения питания драйверов транзисторов;
• контроль значения температуры силовых ключей;
• контроль значений токов AC;
• контроль значения напряжения шин DC;
• передачу информации о состоянии драйвера и причину возникшей ошибки на систему управления;
• гальваническое разделение сигнальных цепей силовых приборов и системы управления.

На плате ДСУ реализованы следующие защиты, блокирующие работу всех силовых ключей одновременно:

• защита по превышению уставки по току каждого транзисторного модуля;
• защита по превышению уставки по напряжению шин DC;
• защита при ошибке в управлении транзисторными модулями;
• защита при некорректной работе драйвера нижнего уровня силового ключа.
• Общение платы ДСУ с верхним и нижним уровнем происходит посредством оптических связей.
