Выдвижное устройство RU5000 для гидроакустической системы определения местоположения

Выдвижное устройство RU5000 предназначено для выдвижения трансивера гидроакустической системы определения местоположения (ГСОМ) под днищем судна для обеспечения работы системы в условиях минимизации шумов от судовых механизмов.

Базовое автоматизированное исполнение поставляется с выдвижным механизмом стандартной длины и клинкетной задвижной с приводным устройством.

Состав устройства

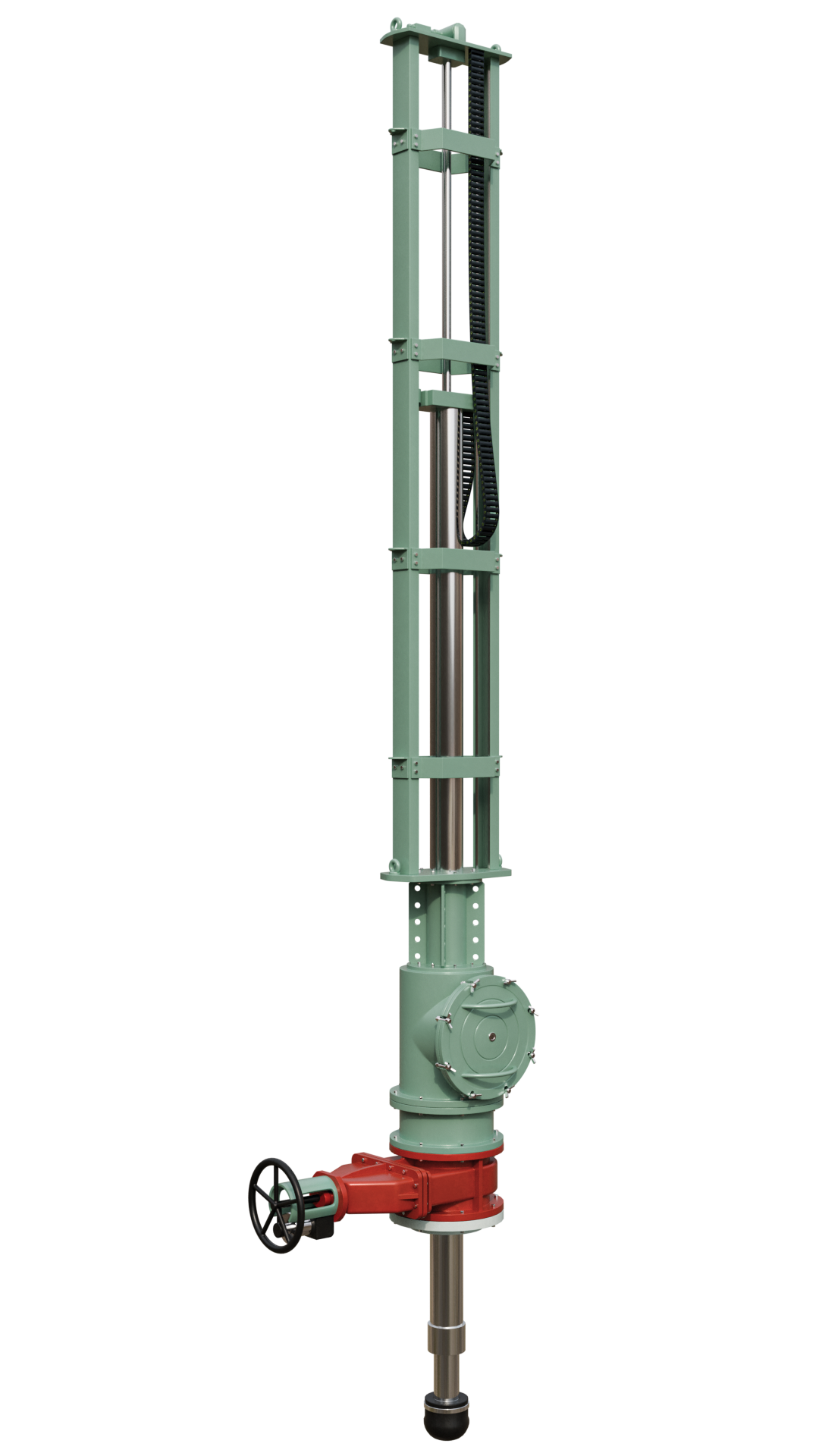

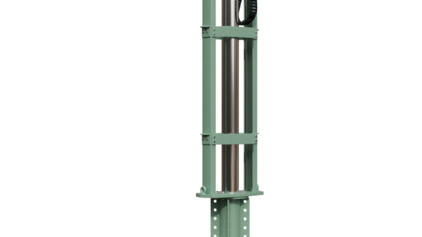

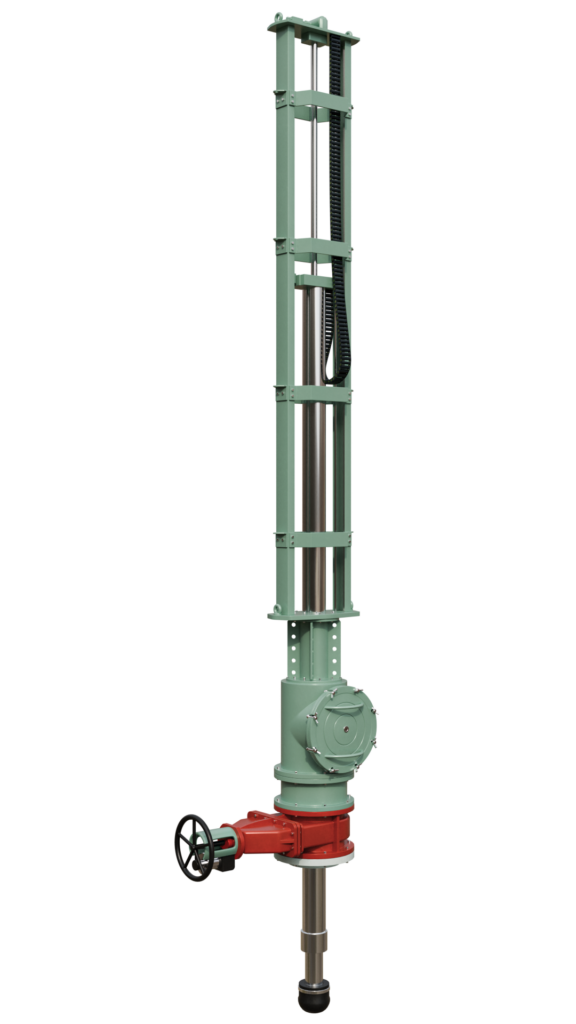

Выдвижной механизм;

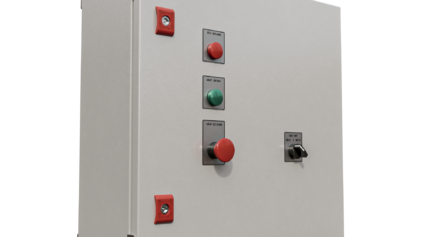

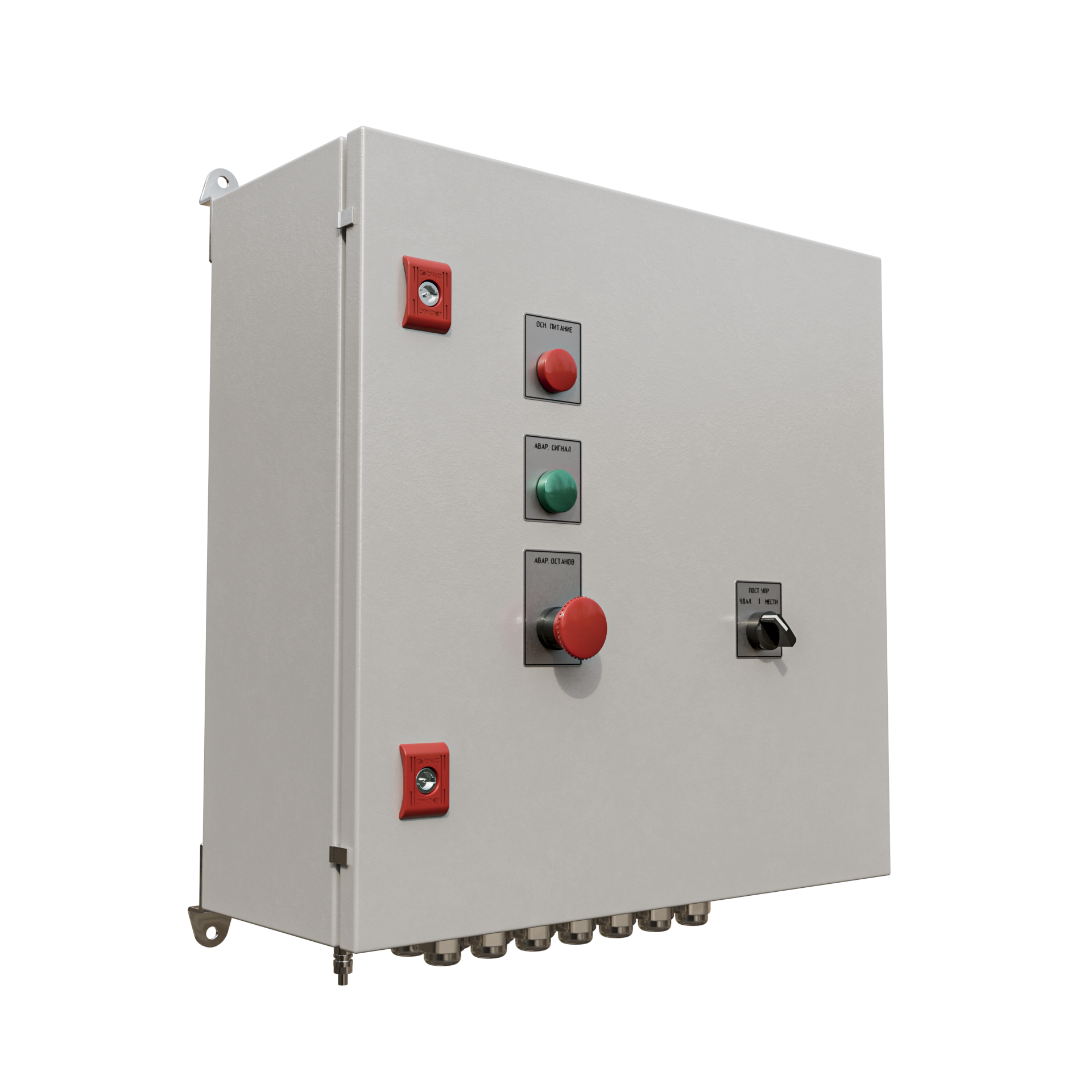

Станция управления и АПС-ВУ – ACS-D;

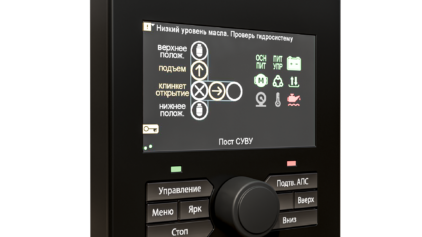

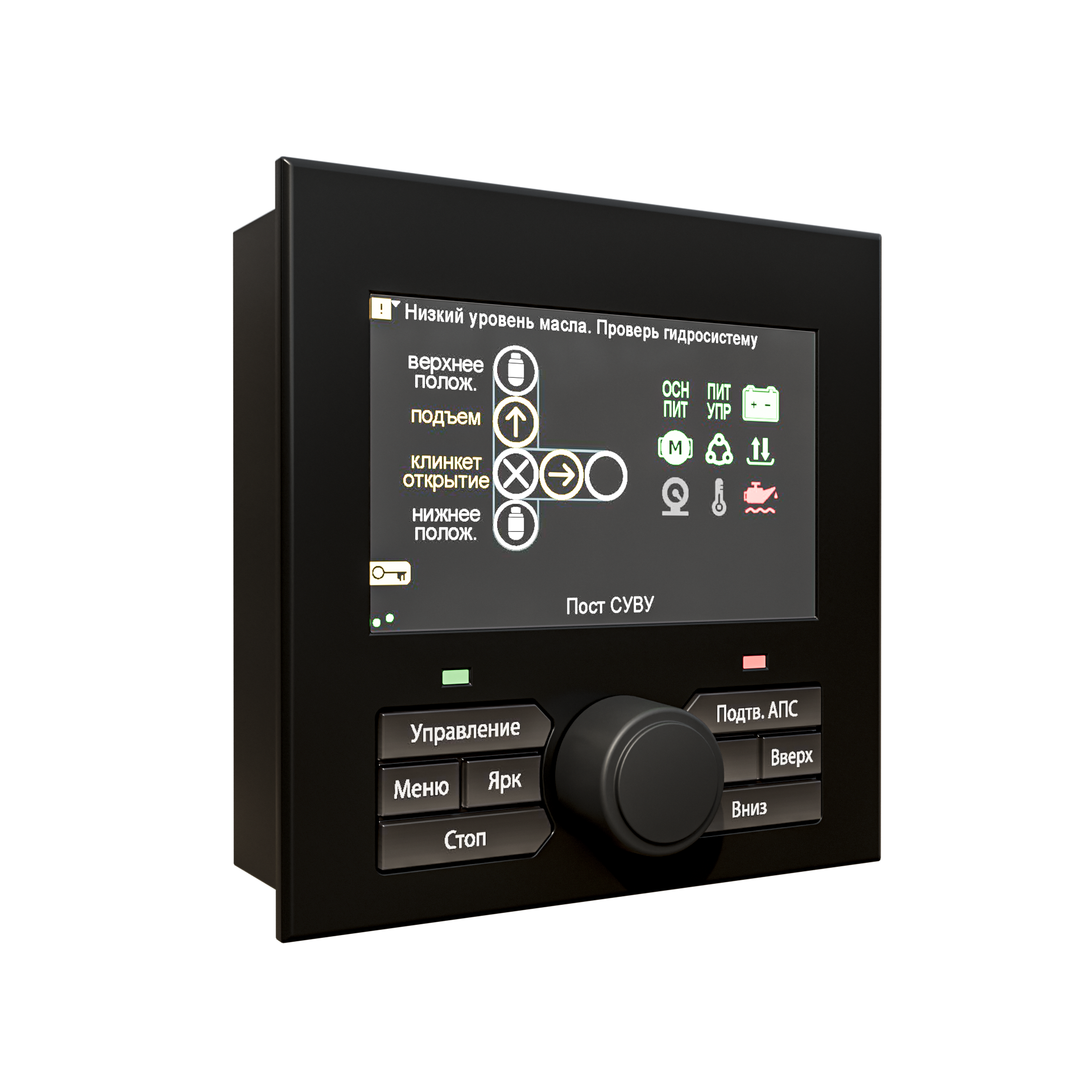

Панель управления и АПС-ВУ – ACP-5;

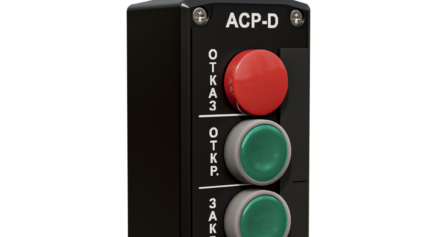

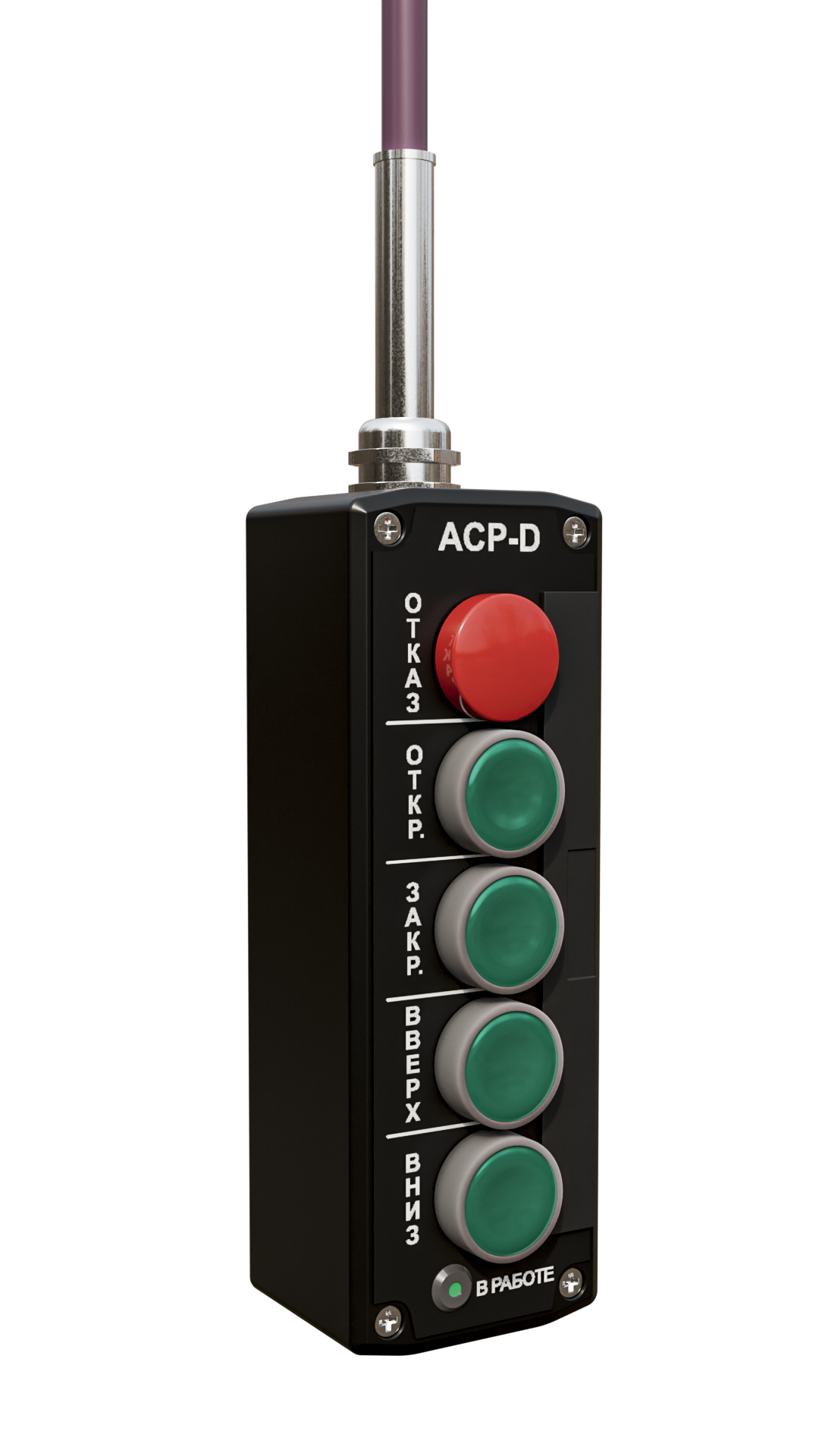

Выносной пульт локального управления – ACP-D;

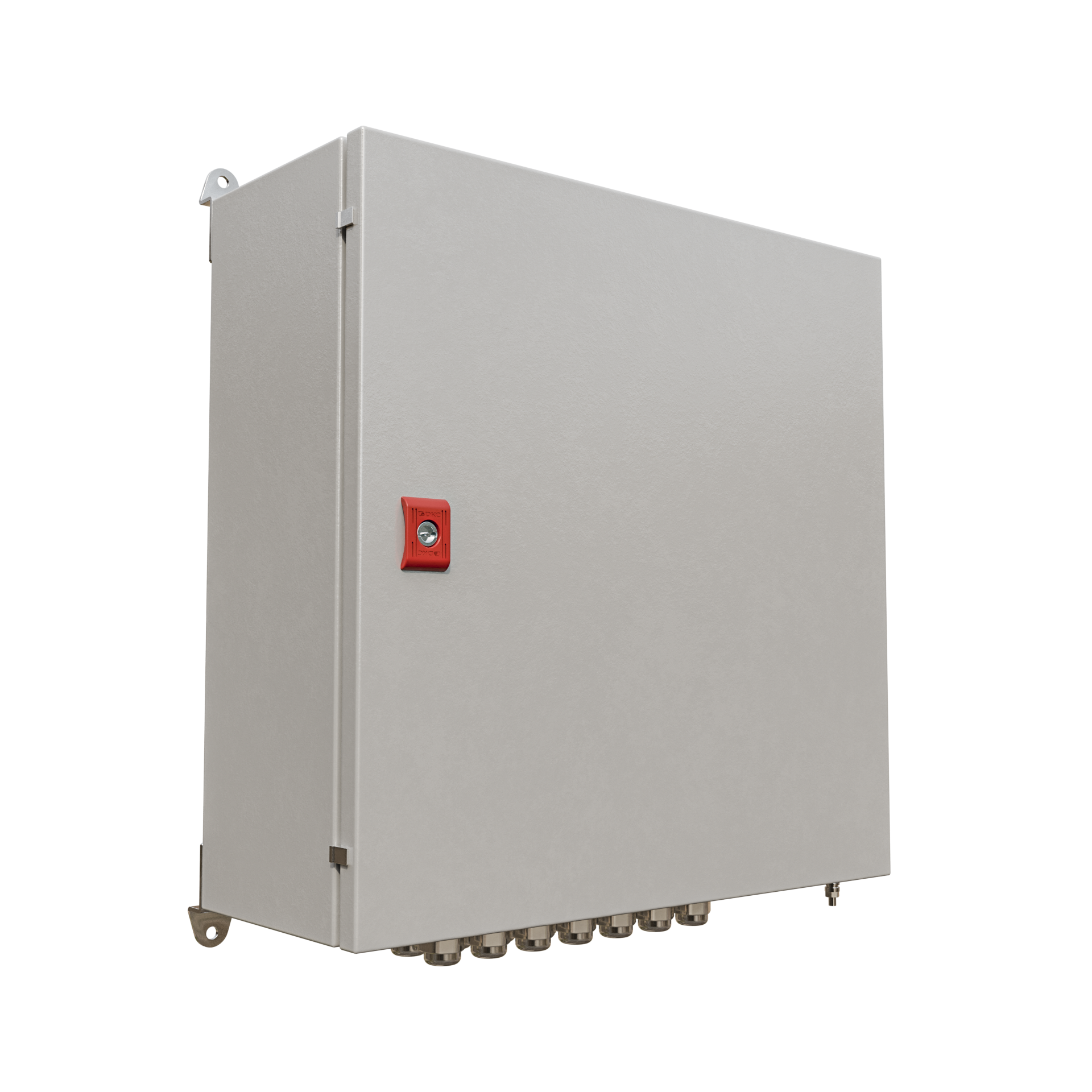

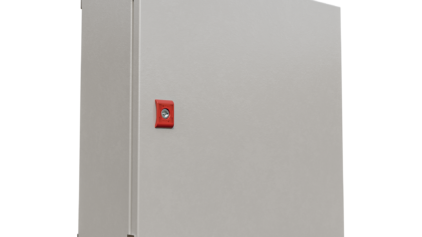

Соединительные ящики RU-JB, RU-JB-02;
Концевые выключатели;
Гидравлический силовой блок;
Клинкетная задвижка с приводным устройством.

Основные характеристики

Глубина выдвижения трансивера: не менее 2.5 м;
Время выдвижения трансивера: не более 150 с;
Время подъема трансивера: не более 90 с;
Время открытия клинкетной задвижки: не более 70 с;
Напряжение питания входное: 380 В перем. тока, трехфазное;
Напряжение питания цепей управления: 24 В пост. тока;
Потребляемая мощность: не более 4.5 кВт;
Рабочее давление в гидравлической системе: 60 бар (61.2 кг/см2);
Рабочая температура: от 0 до +55 °C;
Рекомендуемая скорость движения судна с выдвинутым трансивером: до 5 уз.;
Предельная скорость движения судна с выдвинутым трансивером: до 10 уз.

Клинкетная задвижка

Привод: Гидравлический, ручной (аварийный)
Материал: Чугун
Типоразмер: DN350
Тип крепления приварного фланца: PN10

Соответствие

Выдвижное устройство разработано с учётом требований:

Правил Российского Морского Регистра Судоходства
Технического регламента о безопасности объектов морского транспорта (утв. Постановлением Правительства РФ от 12 августа 2010 г №620)
