Береговая зарядная станция UNIENERGY

Береговая зарядная станция (БЗС) предназначена для зарядки аккумуляторных батарей электрических и гибридных судов. Отличается высокой производительностью, безопасностью и удобством эксплуатации.
• Высокие токи зарядки
• Эффективная система охлаждения
• Полноценная система управления и контроля

Береговая зарядная станция (БЗС) обеспечивает преобразование трехфазного переменного тока частотой 50 Гц и напряжением 380 В в постоянный ток напряжением от 600 до 900 В. Водяное охлаждение разъёмов и кабелей позволяет использовать токи зарядки до 1200 А.
При достижении заданного уровня заряда аккумуляторных батарей зарядка прекращается автоматически.

Система управления предоставляет возможность выбора значений входных и выходных токов и напряжений. В ходе работы осуществляется постоянный контроль этих параметров, а также температуры контактов и кабелей. Все электрические цепи снабжены защитой от короткого замыкания.

Подробности

БЗС обеспечивает электропитание собственных систем и устройств (охлаждение, освещение и прочие). Она оснащена многочисленными датчиками, которые непрерывно отслеживают её состояние, генерируя сигналы:

о работе систем и устройств станции;
о повреждении изоляции кабелей;
о появлении протечек;
о возникновении возгораний.

Системы наблюдения и диагностики обеспечивают сбор и архивацию данных о работе БЗС. Программное обеспечение станции включает функцию автоматической подготовки отчётов о количестве и стоимости потреблённой электроэнергии.

Характеристики

Исполнение	P, кВт	Напряжение		Kt,%	Тип охлаждения	Подключение
Исполнение	P, кВт	Входное	Выходное	Kt,%	Тип охлаждения	Кабель 12 м	БЗК
БЗС-03 UNIENERGY1000	1000	~380 В 50 Гц 3φ	＝600… 900 В	60	Кондиционер	+	3, с кабелем 7/12 м
БЗС-03 UNIENERGY1000	1000	~380 В 50 Гц 3φ	＝600… 900 В	90	Чиллер с выносным кондесатором	+	3, с кабелем 7/12 м
БЗС-02 UNIENERGY600	600	~380 В 50 Гц 3φ	＝600… 900 В	60	Кондиционер	+	2, с кабелем 7/12 м
БЗС-02 UNIENERGY600	600	~380 В 50 Гц 3φ	＝600… 900 В	90	Чиллер с выносным кондесатором	+	2, с кабелем 7/12 м
БЗС-01 UNIENERGY300	300	~380 В 50 Гц 3φ	＝600… 900 В	60	Кондиционер	+	1, с кабелем 7/12 м
БЗС-01 UNIENERGY300	300	~380 В 50 Гц 3φ	＝600…900 В	90	Чиллер с выносным кондесатором	+	1, с кабелем 7/12 м

Конструктивные особенности

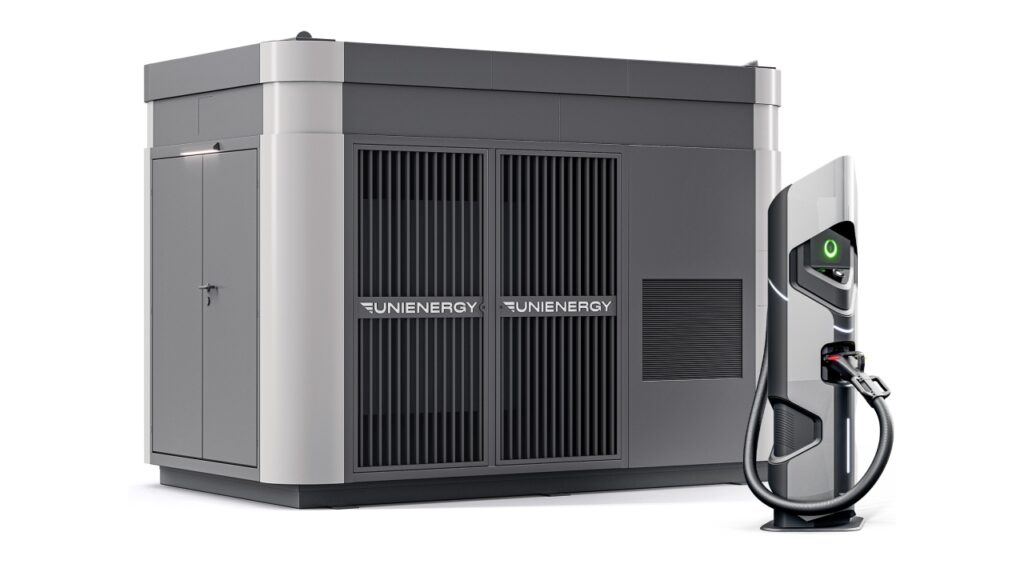

БЗС включает:

преобразователь,
встроенный кондиционер,
чиллер (опционально),
распределительные щиты,
высоковольтные разъёмы,
зарядные колонки (опционально),
кабели со встроенным охлаждением.

Исполнение	UNIENERGY300	UNIENERGY600	UNIENERGY1000
Преобразователь	1	2	3
Кондиционер	встроенный	встроенный	встроенный
Чиллер	опционально	опционально	опционально
ГРЩ 380	+	+	+
КРЩ ПТ 1000	+	+	+
РЩСН 220	+	+	+
Входной трансформатор^*	опционально	опционально	опционально
Разъём ЭС-1000	+	+	+
Разъём CCS	опционально	опционально	опционально
Зарядная колонка	опционально 1 шт.	опционально 2 шт.	опционально 3 шт.
Кабель	12 м	12 м	12 м

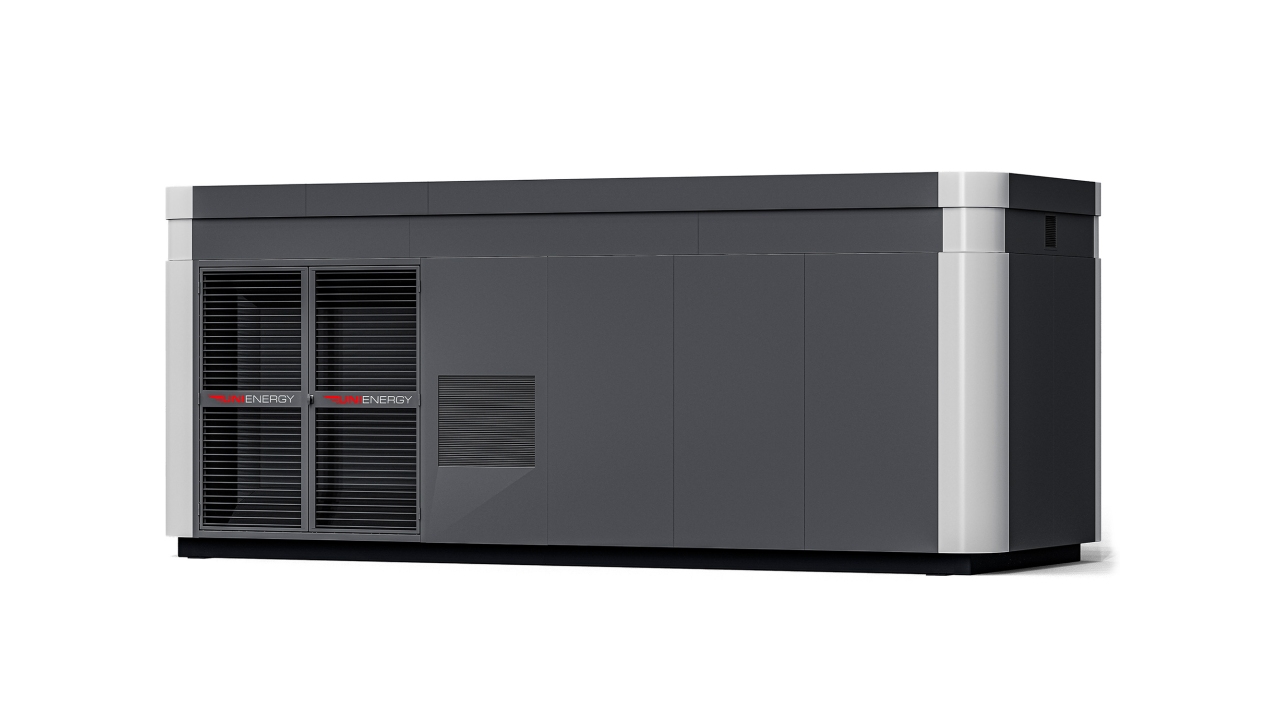

Всё оборудование, кроме зарядных колонок с соответствующими кабелями, располагается в металлическом контейнере с антивандальным покрытием. Контейнер может быть оборудован системой контроля и управления доступом (СКУД), предоставляющей доступ ограниченному числу лиц оперативного персонала для обслуживания и ремонта оборудования станции.

Подключение БЗС к сети электроснабжения осуществляется в соответствии с общими «Правилами технологического присоединения энергопринимающих устройств» и «Правилам устройства электроустановок (ПУЭ)» по четырёх- или пятипроводной линии трехфазного переменного тока напряжением 380 В с изолированной нейтралью.

При невозможности обеспечить заземление с изолированной нейтралью используется заземление типа TN-C с установкой согласующего внешнего трансформатора.
Указанный трансформатор может размещаться как отдельно от остального оборудования станции, так и в одном контейнере увеличенного размера.

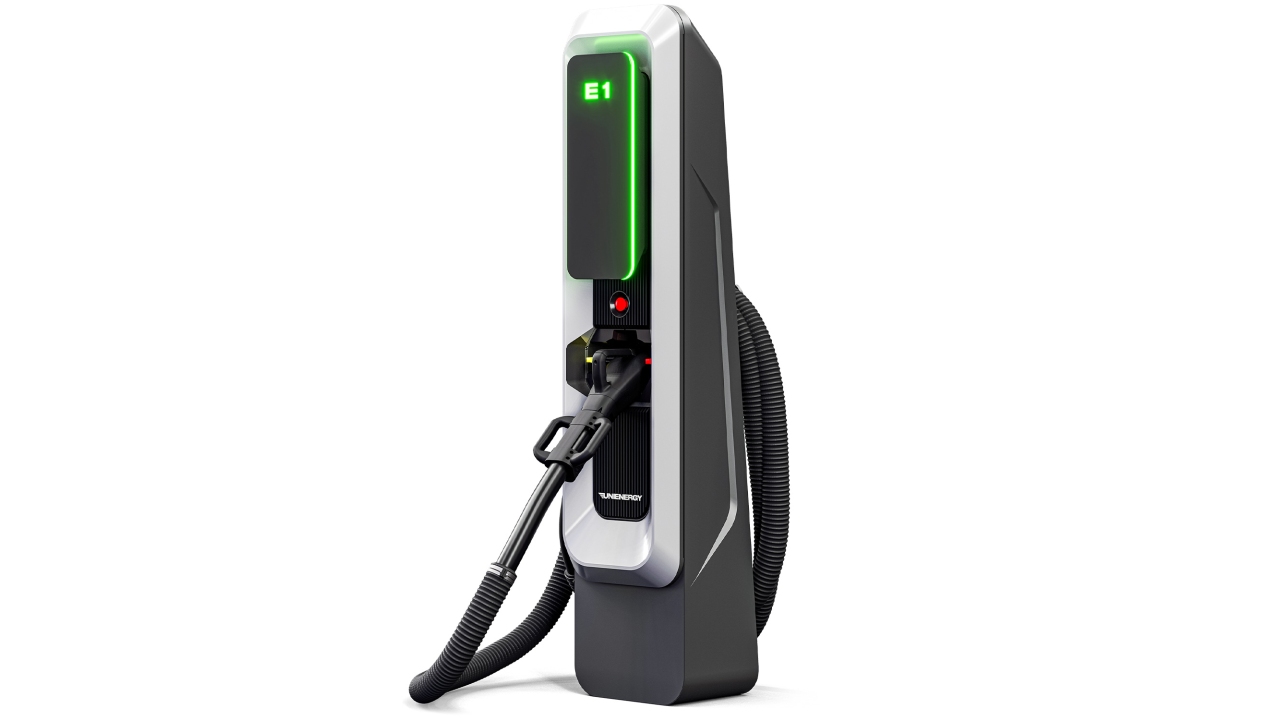

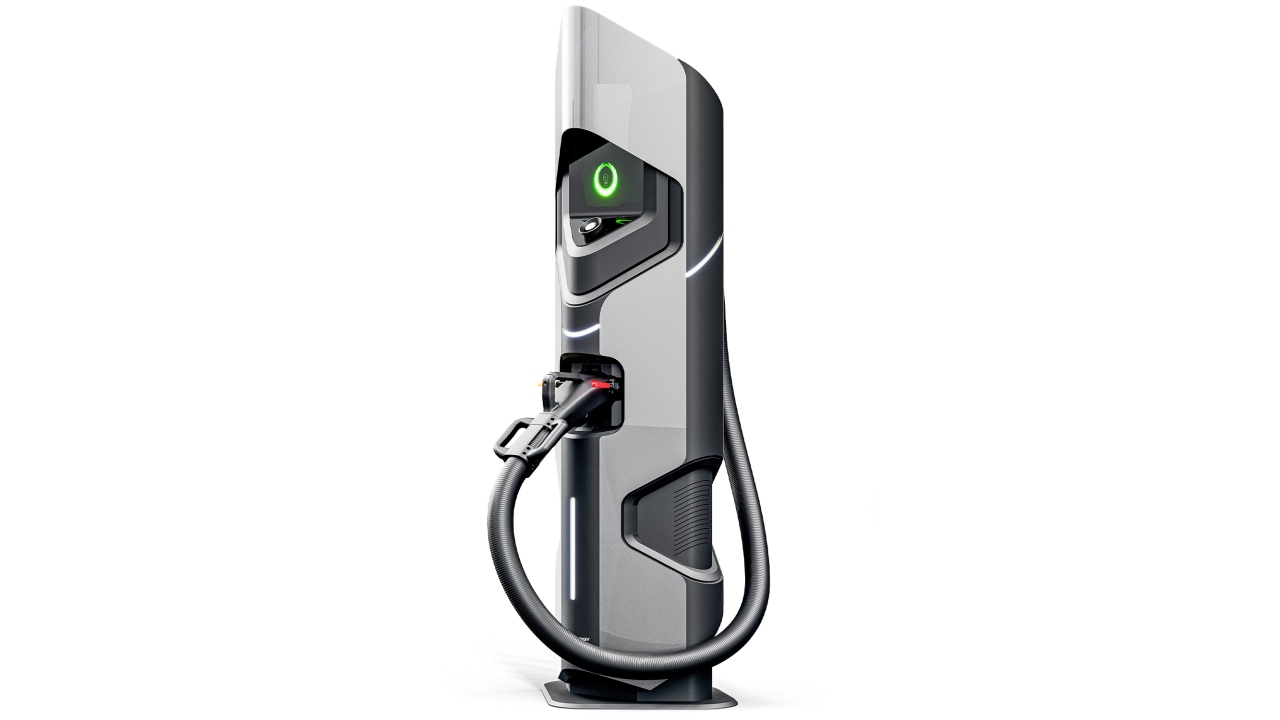

Зарядные колонки

БЗС могут оснащаться зарядными колонками, количество которых варьируется от одной до трёх в зависимости от мощности станции. Наличие колонок способствует повышению удобства, безопасности и скорости обслуживания.

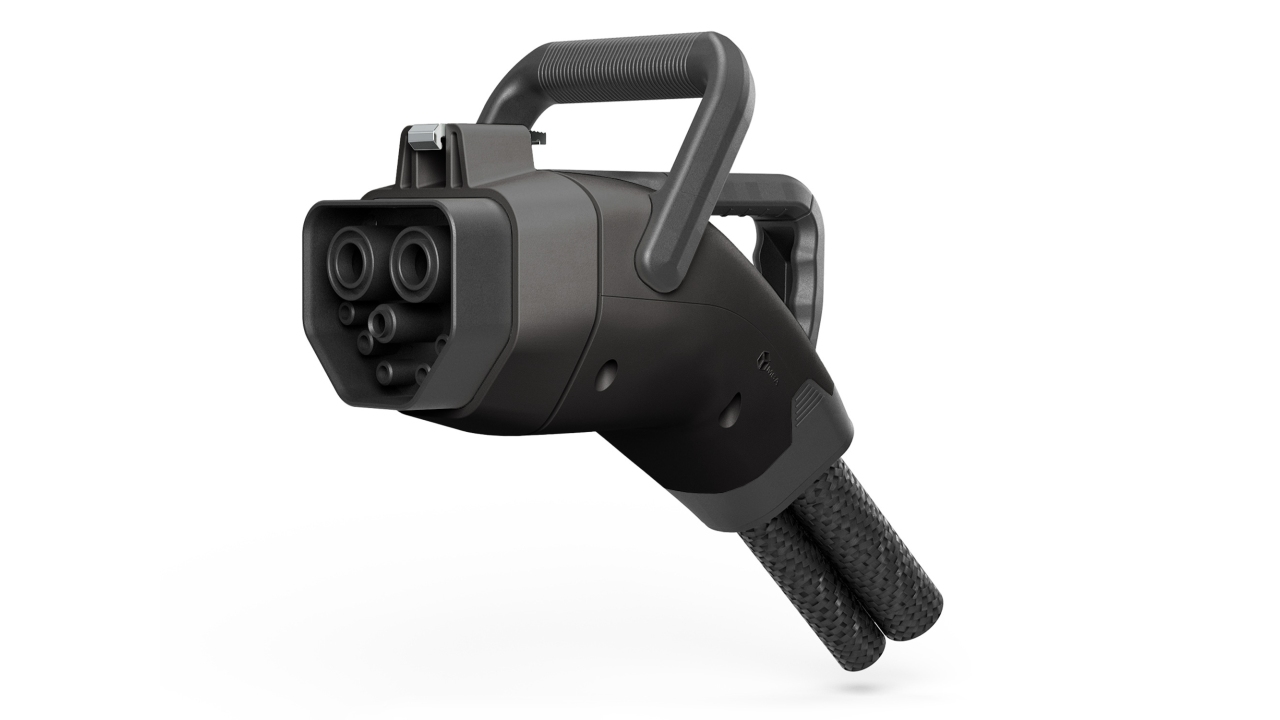

Зарядные разъёмы

БЗС оснащаются зарядными разъёмами пистолетного типа, отличающимися компактностью и малым весом. Они удобны в эксплуатации, не требуют больших физических усилий и пригодны для использования одним человеком.

Каждый разъём располагает не только силовыми контактами, но и информационными — для передачи данных о состоянии накопителя энергии и протекании процесса зарядки. Также разъём снабжён встроенной системой безопасности с возможностью блокировки силовых контактов, а также защитой от протечек, перегрева и воздействий окружающей среды.

Зарядные разъёмы могут оснащаться водяным охлаждением кабелей и силовых контактов. Это позволяет увеличить предельное значение зарядного тока с 700 до 1200 А.
