Единая электроэнергетическая система «Лиман» — это электротехнический комплекс, который обеспечивает электропитанием нужды электропотребителей на плавучих объектах, в том числе системы освещения, системы безопасности, вспомогательные механизмы и другие.

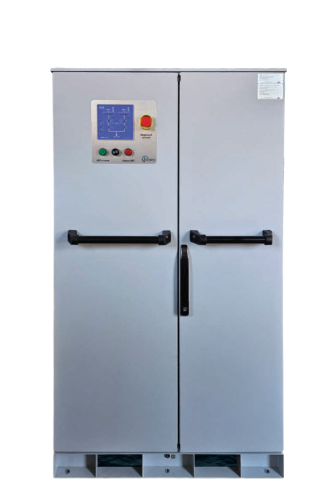

Электроэнергетическая система серии «Лиман»
Подробное описание
ЕЭЭС «ЛИМАН» предназначена для обеспечения:
● питания плавучих объектов;
● питания потребителей от береговой сети 380 В, 50 Гц;
● непрерывного питания аварийных потребителей 24 В, 220 В;
● связи по цифровому каналу связи между составными элементами, входящими в ЕЭЭС, а также прочими системами управления плавучих объектов.
Современные контроллеры, применяемые в ЕЭЭС «Лиман», имеют ряд преимуществ перед релейными системами:
● Многофункциональность, позволяющая реализовать несколько функций в одном устройстве.
● Настраиваемая логика для выполнения различных задач, что невозможно в релейных системах с «жѐсткой» логикой.
● Компактность за счет небольших габаритов дает экономию места и упрощает обслуживание и эксплуатацию устройств.
● Удобство эксплуатации, обеспечиваемое автоматизацией процессов, возможностями визуализации результатов на дисплее и контроля ошибок.
● Повышенная точность и чувствительность за счѐт цифровых методов коррекции погрешностей и цифровой фильтрации, алгоритмов, которые реагируют на аварийные режимы и объединяют информацию о состоянии разных элементов системы.
Опционально может устанавливаться система мониторинга, отслеживания и сервиса «РУМБ» для отслеживания состояния причалов и коммутационной аппаратуры с предоставлением информации в режиме реального времени.
ПО «РУМБ» включено в единый реестр российских программ для электронных вычислительных машин и баз данных Министерством цифрового развития, связи и массовых коммуникаций Российской Федерации.
Технические характеристики
| Напряжение питания | − Основная сеть: 2 фидера 3х380 В, 50 Гц. − Сеть потребителей: 15 фидеров 3х380 В, 50 Гц переменного тока, 17 фидеров 220 В, 50 Гц переменного тока; 10 фидеров 24 В постоянного тока Аварийный источник: 2 фидера 220 В переменного тока и 7 фидеров 24 В постоянного тока. |
| Встроенная защита | Цепи питания (380 В): защита от токов КЗ, перенапряжения, перегрузки, превышения температуры Интерфейсные входы/выходы: гальванически изолированы от цепи питания. |
Возможности системы
● Автоматический ввод резерва энергосистемы плавучего объекта.
● Источник бесперебойного питания ЕЭЭС собственных нужд плавучего объекта.
● Дистанционное управление ЕЭЭС.
● Местное управление ЕЭЭС.
● Обеспечение приоритетности местного управления.
● Контроль технического состояния всех элементов ЕЭЭС.
● Регистрация неисправностей, срабатывания аварийной и предупредительной сигнализации.
