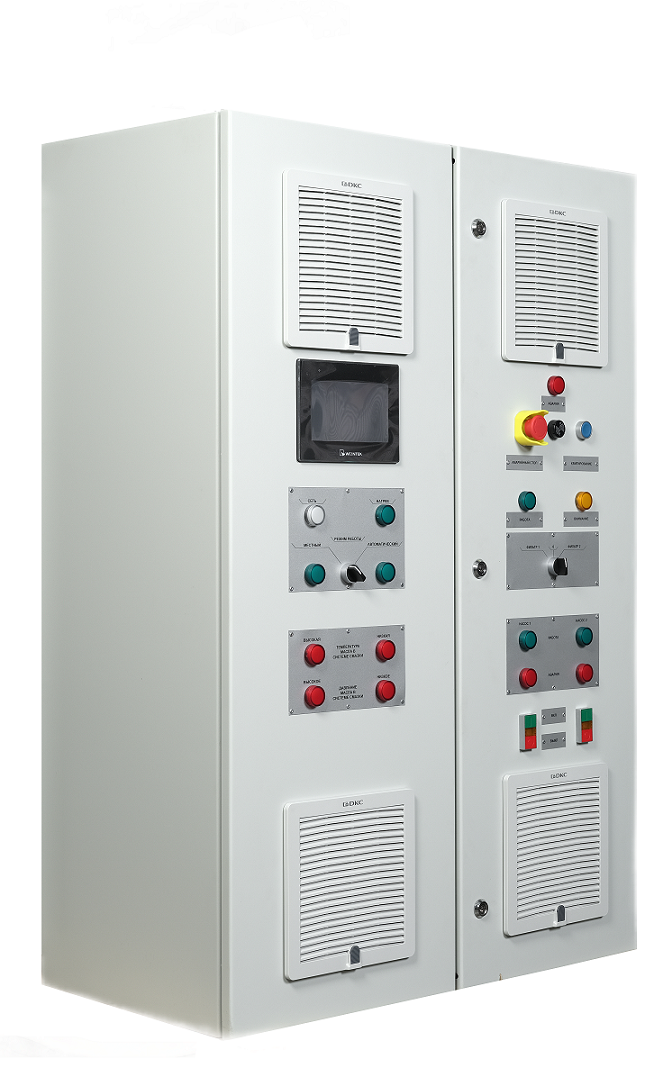

Система управления системой смазки «МУСС — 1032»

Система управления системой смазки «МУСС — 1032» предназначена для обеспечения:
● смазывания подшипников редукторов и/или зубчатых зацеплений;
● фильтрации рабочей жидкости;
● обеспечения нормального температурного режима работы исполнительного механизма
(например: движительно-рулевые колонки, водометные движители, линии вала, редукторные
агрегаты и другие механизмы);
● обеспечения противодавления масла в уплотнениях гребного вала и механизма поворота
(движительно-рулевых колонок, подруливающих устройств, водометных движителей и др.);
● управления и контроля режимов и параметров работы системы смазки в двух
режимах (перечислены согласно приоритету): местном (аварийное управление с лицевых
панелей оборудования, расположенного в помещении ДРК), дистанционном (от системы
управления ДРК верхнего уровня);
● передачу диагностической информации системы смазки в систему управления верхнего уровня.

Подробное описание

МУСС-1032 может осуществлять управление::

системой смазки;

блоком насосных агрегатов;

охлаждением рабочей жидкости;

приводами кранов шаровых трехходовых;

предварительным прогревом масла.

Состав системы:

Система управления «МУСС-1032» предназначена для управления и контроля режимов и параметров работы системы смазки в автоматическом режиме.



Технические характеристики
Напряжение питания − основная сеть: трехфазная электрическая сеть 400 В;
− дополнительное подключение: однофазная сеть 230 В,
50 Гц переменного тока с нейтралью;
Примечание: питание СУ осуществляется внутренним
источником: 24 В постоянного тока с питанием от АКБ.
Потребляемая мощность и ток По трехфазной сети 400 В — не более 45 кВт, 63 А.
По линии 230 В — не более 1 кВт.
Встроенная защита Цепи питания (400 В / 230В):
− устройство защитного отключения;
− контроль изоляции при пуске;
− контроль напряжения;
− входы и выходы гальванически изолированы;
− защита от токов КЗ, перенапряжения, перегрузки,
превышения температуры шкафа.
Интерфейсные входы/выходы:
− гальванически изолированы от цепи питания.
Типы входов и выходов Цифровая связь между элементами СУ по сети
Modbus TCP/IP, Modbus RTU и CAN
Связь с внешними системами.
Дискретные сигналы:
− логические входы типа «сухой контакт» 24
постоянного напряжения.
Входной ток канала не более 10 мА.
− релейные выходы типа «сухой контакт» 24
постоянного напряжения должны быть не более 0,5 A.
Цифровая связь по сети Modbus TCP / IP
Вид монтажа Навесной/напольный
