Система дистанционного автоматизированного управления ДАУ «ИМПУЛЬС» предназначена для управления судовыми пропульсивными комплексами различного типа: дизельные и дизель-редукторные агрегаты ДРА; движительно-рулевые колонки ДРК, в том числе типа «Азипод» и контейнерного типа (с ограниченным углом поворота гондолы ДРК); подруливающие устройства ПУ и выдвижные подруливающие устройства ВПУ; водометные движители ВД; рулевые устройства РУ.
Система дистанционного автоматизированного управления «ИМПУЛЬС»
Подробное описание
Система ДАУ «ИМПУЛЬС» обеспечивает управление пропульсивным (движительным) комплексом судна посредством выдачи задающих сигналов на исполнительное оборудование, а также осуществляет контроль за состоянием всех устройств, входящих в судовой пропульсивный комплекс.
«ИМПУЛЬС» обеспечивает три вида управления (перечислены согласно приоритету):
- Местное – с местной панели управления щита МЩУ;
- Дистанционное – с одного из постов дистанционного управления;
- Автоматическое – от сторонних систем АР, СДП и/или Joystick System.

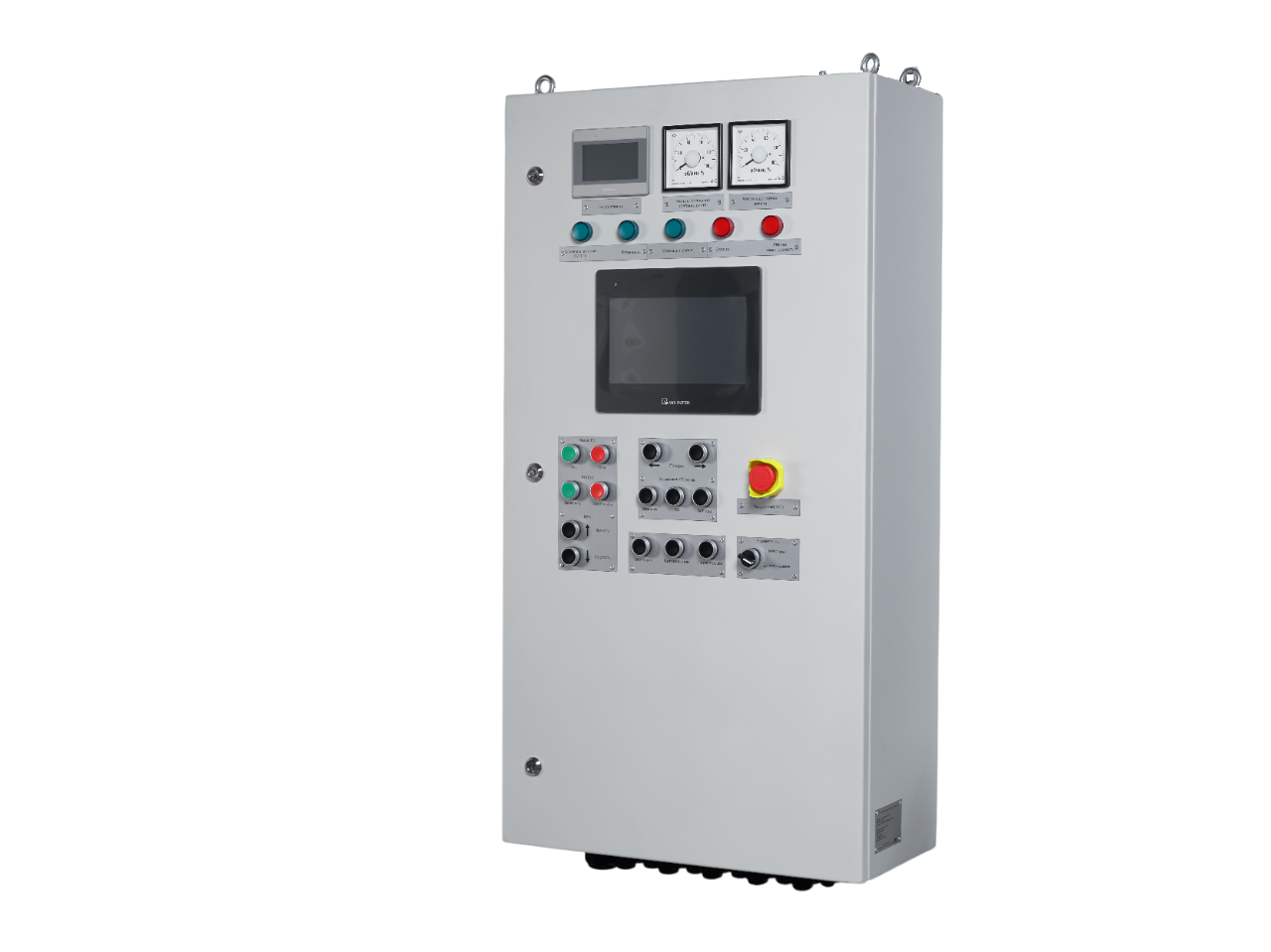

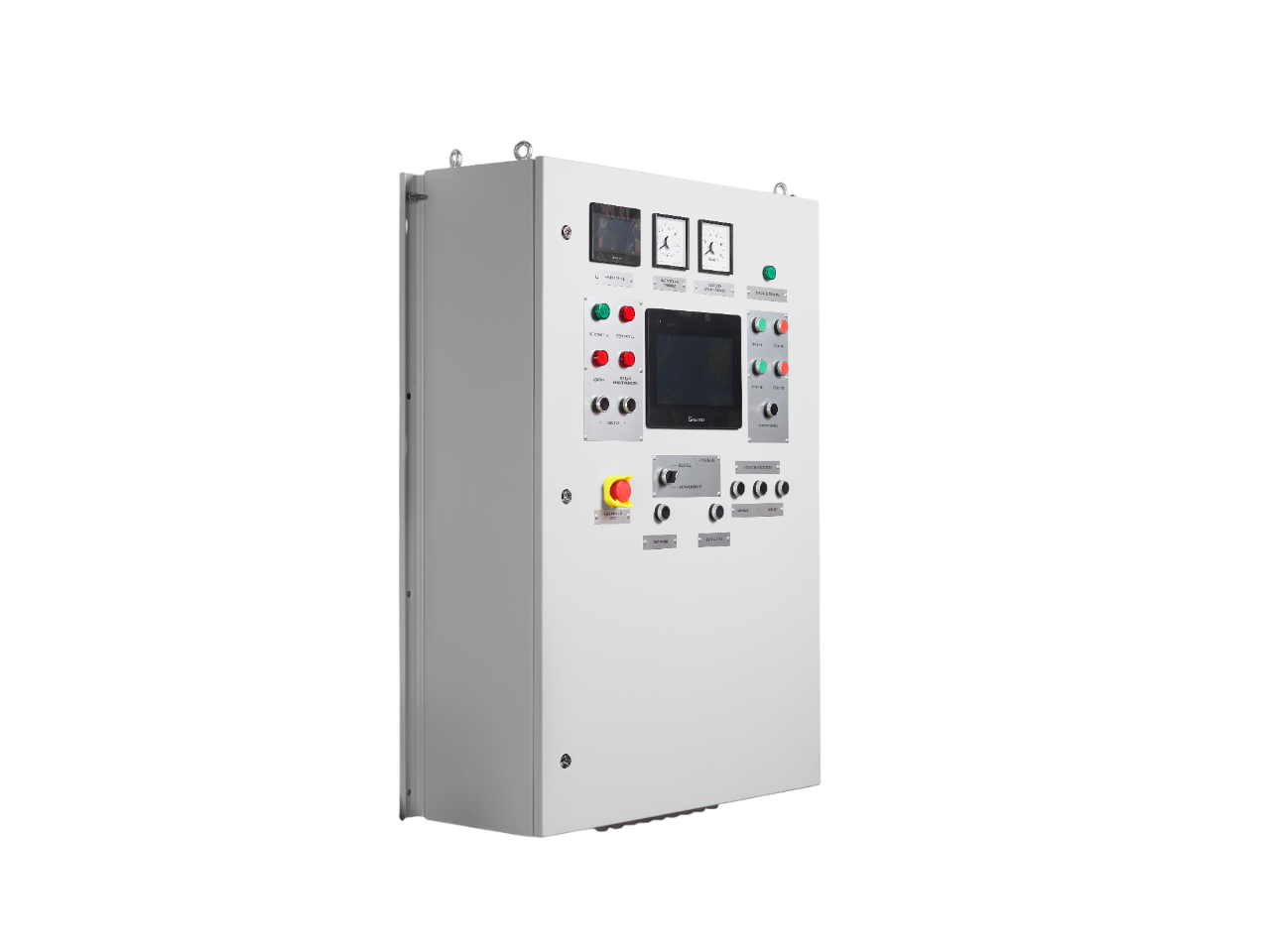

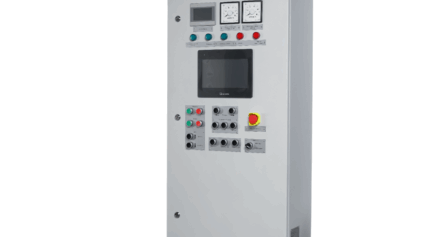

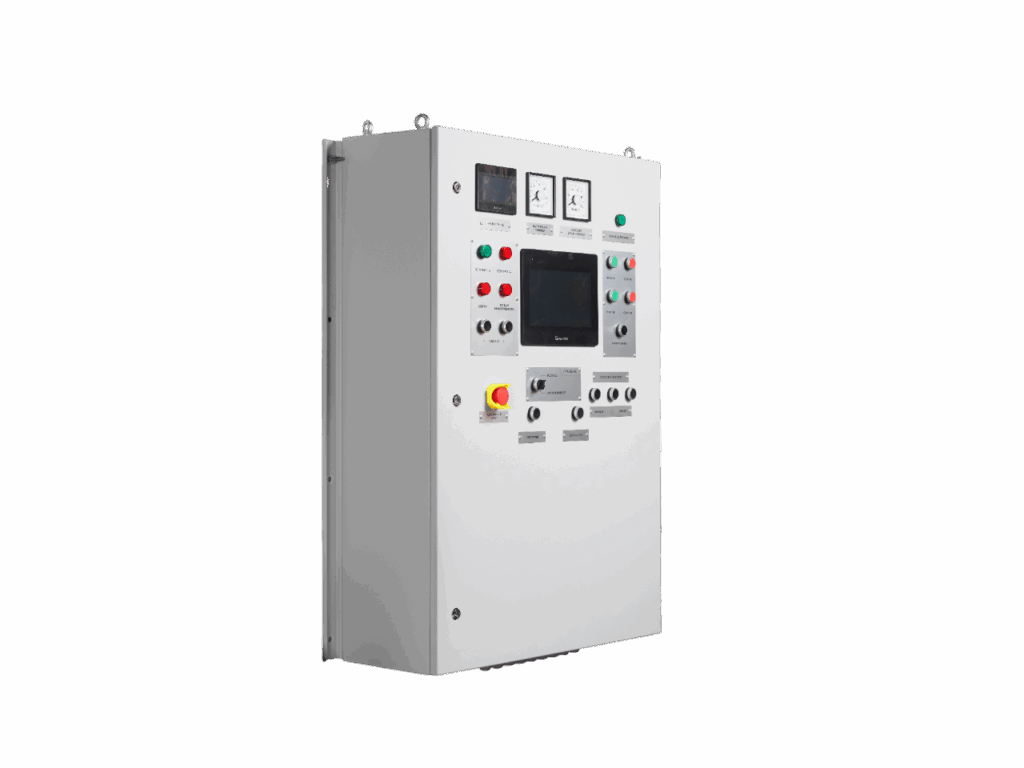

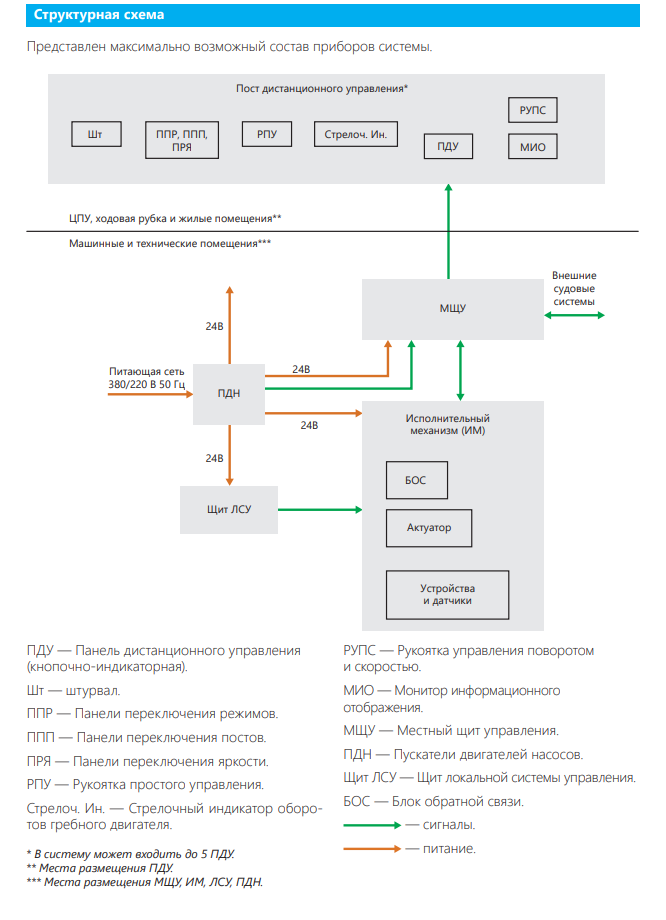

Местный щит управления МЩУ оборудован панелью местного управления, ЖК-экраном, а также дублирующими показывающими приборами и органами управления. Система построена на современных программируемых логических контроллерах с высокой производительностью. Внутренняя структура создана по модульному принципу с возможностью расширения и изменения количества внутренних модулей для увеличения количества входных и выходных сигналов датчиков и внешних систем. Состав и количество постов дистанционного управления выбирается исходя из типа пропульсивной системы и требований Заказчика.
Система обладает следующими преимуществами:
- Сертифицирована в Российском морском регистре судоходства РМРС и Российском Квалификационном Обществе РКО
- Модульная конструкция с двойным внутренним резервированием и богатыми возможностями к расширению
- Поддержка широкого ряда интерфейсов: RS-422/485 (Modbus, CAN, Profibus, NMEA), 4…20 мА, сухие контакты
- Совместная работа с широким рядом судовых систем: ДП, ИСУ ТС, АПС, РДР, дисплеем обобщённой информации и др.
- На основе современного высокопроизводительного ПЛК
- Бесперебойный блок питания с автономной работой до 30 минут
- Программные средства по диагностике системы
- Энергонезависимый журнал ошибок и аварий
Технические характеристики
| Напряжение питания | Основная и резервная сети: 220/380 В 50/60 Гц (с автоматическим переключением с одной на другую). Автономный режим работы до 10 мин (от встроенной АКБ). |
| Встроенная защита | Для цепи питания 220 В — гальваническая развязка до 1500 В. Для цепи питания 380 В — гальваническая развязка до 2000 В. Входы и выходы гальванически изолированы. |
| Входные и выходные сигналы системы (количество сигналов, настраиваемое за счет модульной структуры системы управления) |
Цифровые (интерфейсные) входы/выходы: − RS-422/232 (NMEA); − RS-422/485 (Modbus RTU, CAN); − Ethernet. Аналоговые входы/выходы: тип сигнала 4…20 мА (нагрузка max 500 Ом с гальванической развязкой друг от друга). Логические (дискретные): для сигналов типа «сухой контакт» (24 В постоянного тока, максимальная мощность 0,5 Вт), с гальванической изоляцией по группам). Релейные: типа «сухой контакт» (30 В постоянного тока, максимальный ток 5 A; 250 В переменного тока 50(60) Гц, максимальный ток 5 A). |
| Питание стороннего оборудования | Силовое питание стороннего оборудования (осуществляется через прибор ПДН): Выходное напряжение = 24В (до 2 кВт) Выходное напряжение ~ 220В 50Гц (до 10 кВт) Выходное напряжение ~ 3х380В 50Гц (до 36 кВт) |
