Моторизованные (приводные) кабельные барабаны

Приводной (моторизованный) кабельный барабан — это устройство для намотки кабеля, который обеспечивает основное питание, контроль параметров и сигналы управления для передвижных устройств.

Комплект кабельного барабана включает в себя следующие основные компоненты:

Приводная система
Коллектор
Барабан
Направляющая кабеля

Мы поставляем кабельные барабаны с приводной системой:

Привод с постоянным крутящим моментом
Частотно-регулируемый привод
Привод с магнитной муфтой

Преимущества привода с постоянным крутящим моментом:

Червячная передача с фрикционной муфтой в масле, простая технология, но надежная и экономичная
Двигатель работает только при намотке
При разматывании кабеля двигатель не работает, привод внутри редуктора проскальзывает и кабель вытягивается из барабана
Обеспечивает стабильный постоянный крутящий момент при намотке кабеля на барабан
Приводной блок установлен внутри корпуса, который защищает привод от внешних воздействующих факторов, сложных условий эксплуатации
Не требует технического обслуживания

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Диапазон крутящего момента: 100-3000 Нм
Диапазон скоростей: 10-60 м/мин
Основное назначение: портальные краны

Преимущества частотно-регулируемого привода:

Наматывание и разматывание кабеля производится при постоянном натяжении с линейным регулированием крутящего момента
Электронный привод управляет крутящим моментом двигателя с помощью технологии векторного управления (уменьшение потерь)
Линейный выходной крутящий момент адаптируется к изменению скорости и ускорению намотки и размотки кабеля
Обеспечивает соответствующий выходной крутящий момент для кабельного барабана, чтобы наматывать и разматывать кабели с подходящим натяжением
Увеличивает срок службы кабеля, система всегда обеспечивает правильный крутящий момент

Панель управления приводом

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Диапазон крутящего момента: 400-7500 Нм
Диапазон скоростей: 0-300 м/мин
Основное назначение: портальные краны, спредеры, горнодобывающая техника, где необходима высокая скорость перемещения и большие расстояния
Корпус панели управления изготавливается из нержавеющей стали, а также может быть оснащен частотно-регулируемым приводом различных производителей по требованию и предпочтению заказчика

Преимущества магнитной управляемой муфты

Магнитная муфта устанавливается между редуктором и двигателем
Обеспечивает стабильный постоянный крутящий момент на выходе
Параллельная установка соответственно обеспечивает больший крутящий момент
Простота обслуживания и замены
Диапазон скоростей: 10-60 м/мин
Основное назначение: портальные краны, спредеры

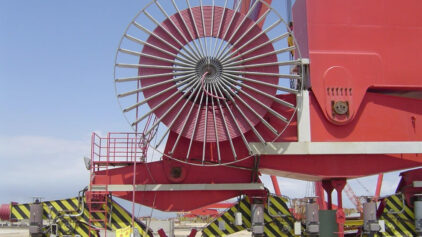

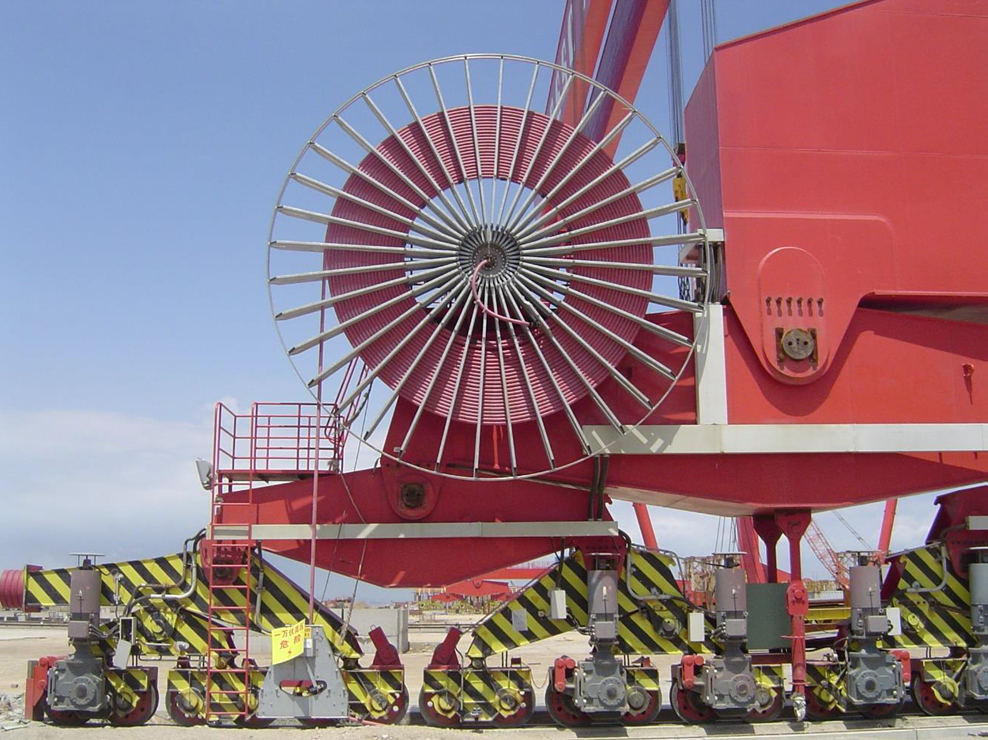

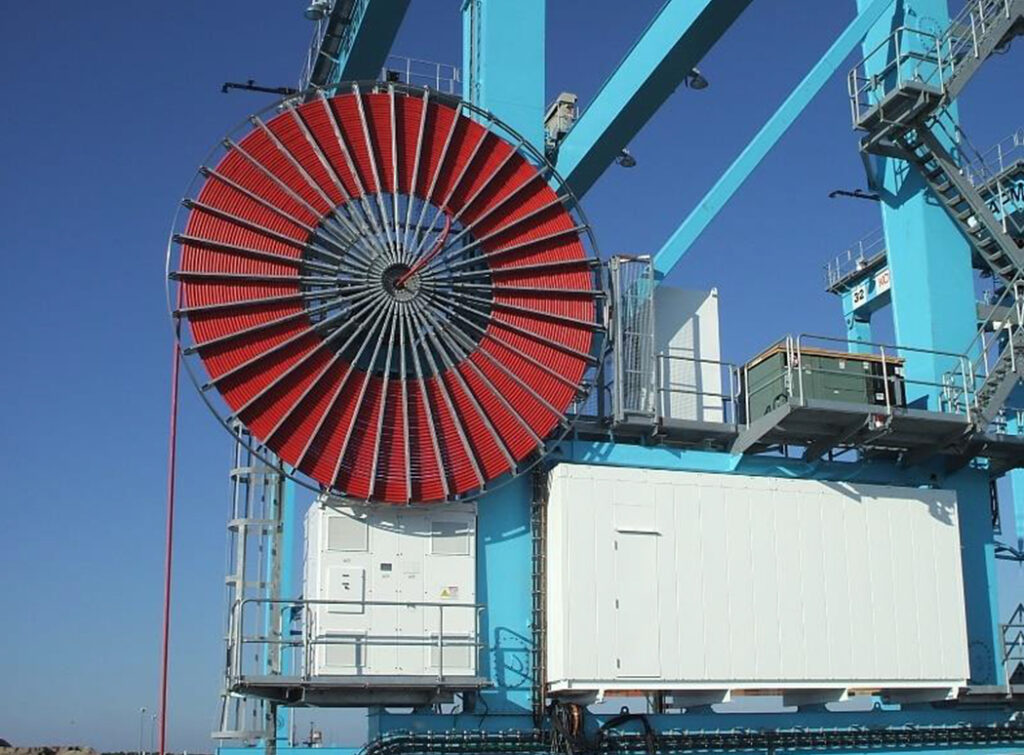

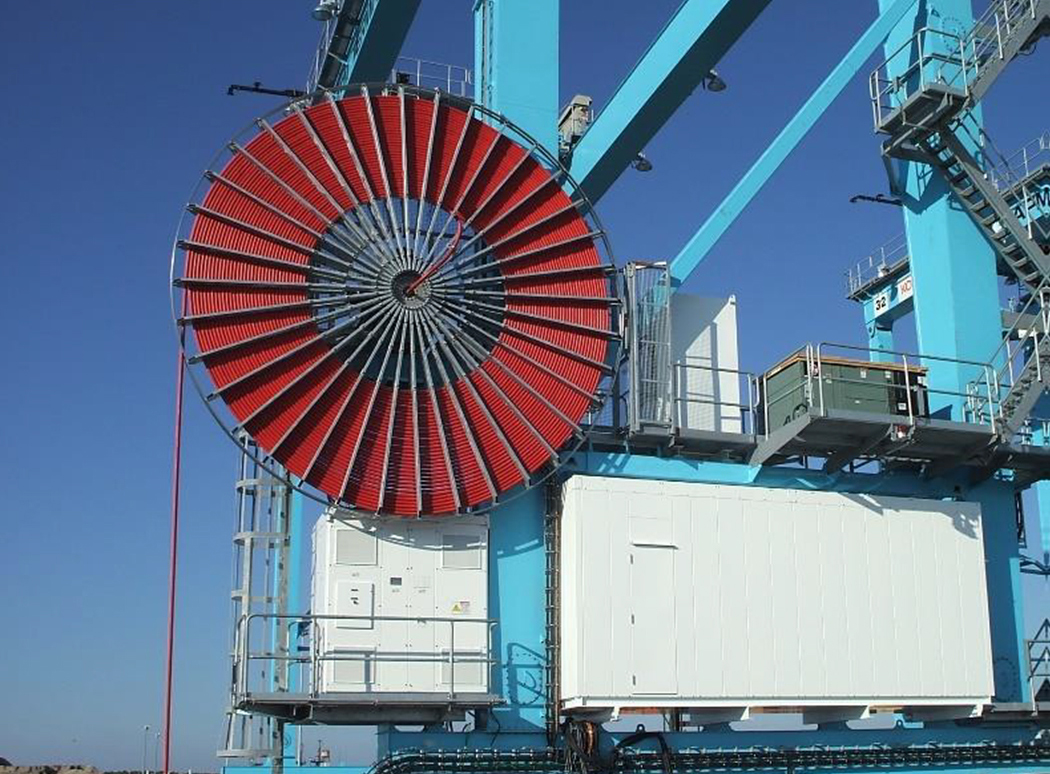

Кабельный барабан

Барабан изготавливается из углеродистой стали и оцинкован горячим способом. Барабаны могут быть изготовлены из нержавеющей стали по требованию заказчика
Учитывая разный размер барабана, его можно спроектировать как разный тип, например, со сварными спицами или болтовыми спицами
Конструкция сварной спицы (одна часть или две половины)
Для конструкции со спицами на болтах расстояние между спицами можно регулировать
Стандартные внешние диаметры: 500-4800 мм
Возможно холодостойкое исполнение до -60 ^oС путем применения специальных холодостойких материалов (резина, полимерные и эластомерные материалы, масла и пластичные смазки, использование специальных обогревательных устройств)
