Программируемый логический контроллер «АвроПЛК» (далее контроллер), предназначен для сбора, преобразования, обработки, хранения информации и выработки команд управления, в составе систем измерения, контроля, регулирования, диагностики и управления производственными процессами, технологическими линиями и агрегатами.

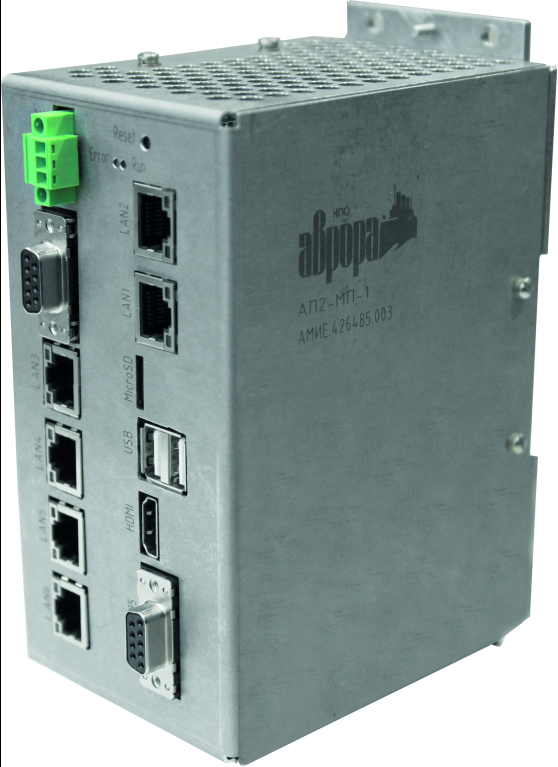

Программируемый логический контроллер «АвроПЛК»
Программируемый логический контроллер «АвроПЛК»
Номенклатура модулей
|
1 — Модули процессорные |
|
|
модуль процессорный, 2хRS485, 2xEthernet, RSTP |
АП1-МП-2 |
|
вычислитель, 2хRS485, 4xEthernet, RSTP |
АП2-МП-1 |
|
2 — Модули аналогового ввода |
|
|
16-канальный модуль аналогового ввода напряжения, 0…+10 В, -10…+10 В |
АП1-МАН-1 |
|
16-канальный модуль аналогового ввода тока 0 — 20 мА, 4 — 20 мА |
АП1-МАТ-1 |
|
4-канальный модуль аналогового ввода, Pt100/Pt1000 |
АП1-МАТ-2 |
|
3 — Модули аналогового вывода |
|
|
4-канальный модуль аналогового вывода тока, 4 … 20 мА |
АП1-МАВ-1 |
|
4 — Модули дискретного ввода |
|
|
16-канальный модуль дискретного ввода, = 24 В |
АП1-МДИ-1 |
|
5 — Модули дискретного вывода |
|
|
16-канальный модуль дискретного вывода, = 24 В |
АП1-МДВ-1 |
|
4-канал. модуль дискрет. вывода с контролем целостности цепи, = 24 В |
АП1-МДВ-2 |
|
6 — Системные модули |
|
|
модуль питания |
АП1-МБП-1 |
|
модуль оконечный |
АП1-МО-1 |
|
модуль расширения |
АП1-МР-1 |
|
7 — Специальные модули |
|
|
модуль релейный |
АП1-МРВ-1 |

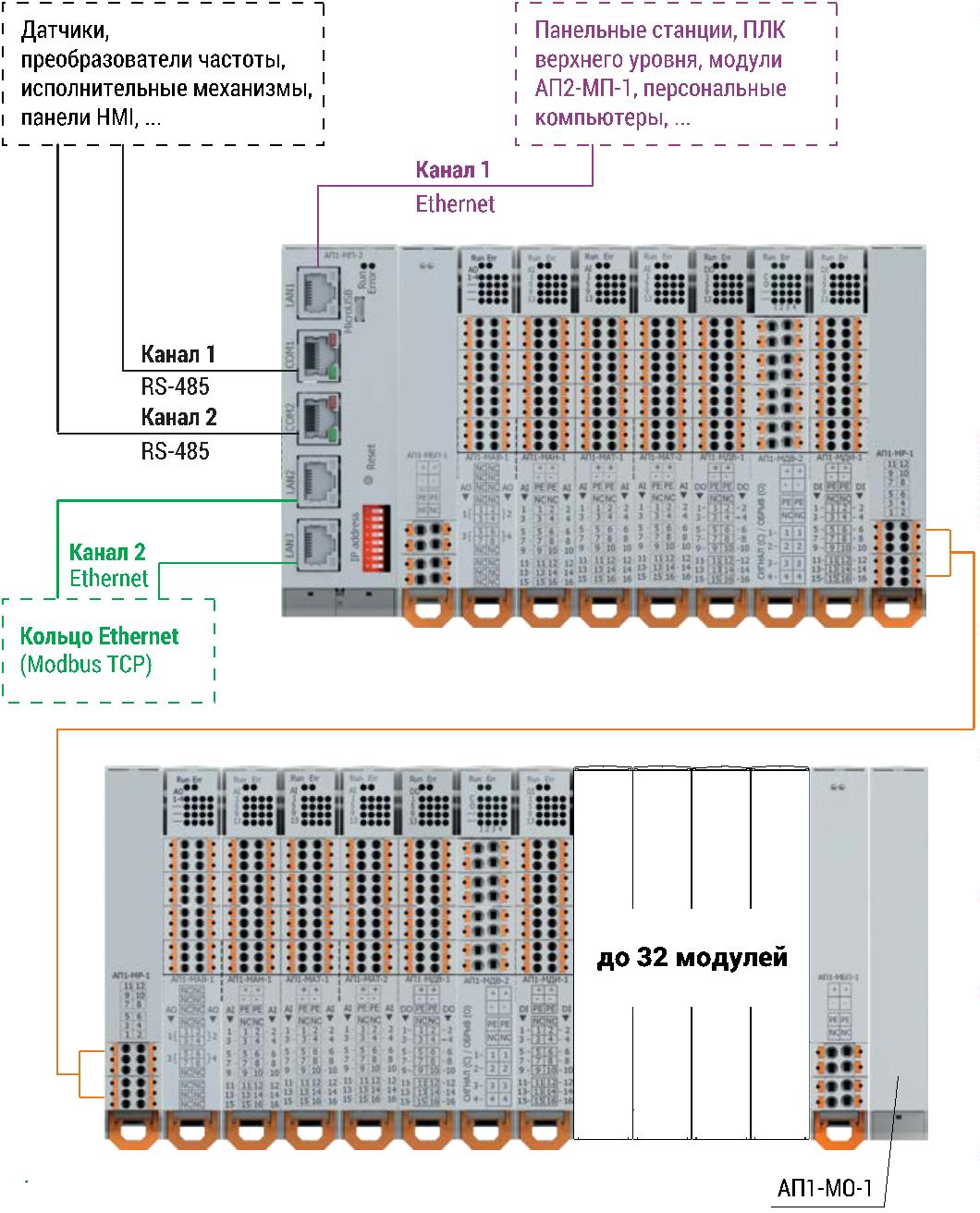

На второй фотографии представлен вариант модульной сборки АП1-МП-2
Решаемые задачи
Сбор, преобразование, обработка, хранение информации и выработки команд управления в соответствии с алгоритмами.
Особенности:
- поддерживает резервирование;
- поддерживает простое масштабирование и конфигурирование;
- блочно-модульная конструкция, которая включает в себя шинные соединители на дин-рейку с установленными на них модулями различных групп;
- поддерживает языки программирования МЭК 61131-3
Области применения
Все типы судов, плавучих энергоблоков, платформ, а также различные береговые объекты.
Дополнительные изображения

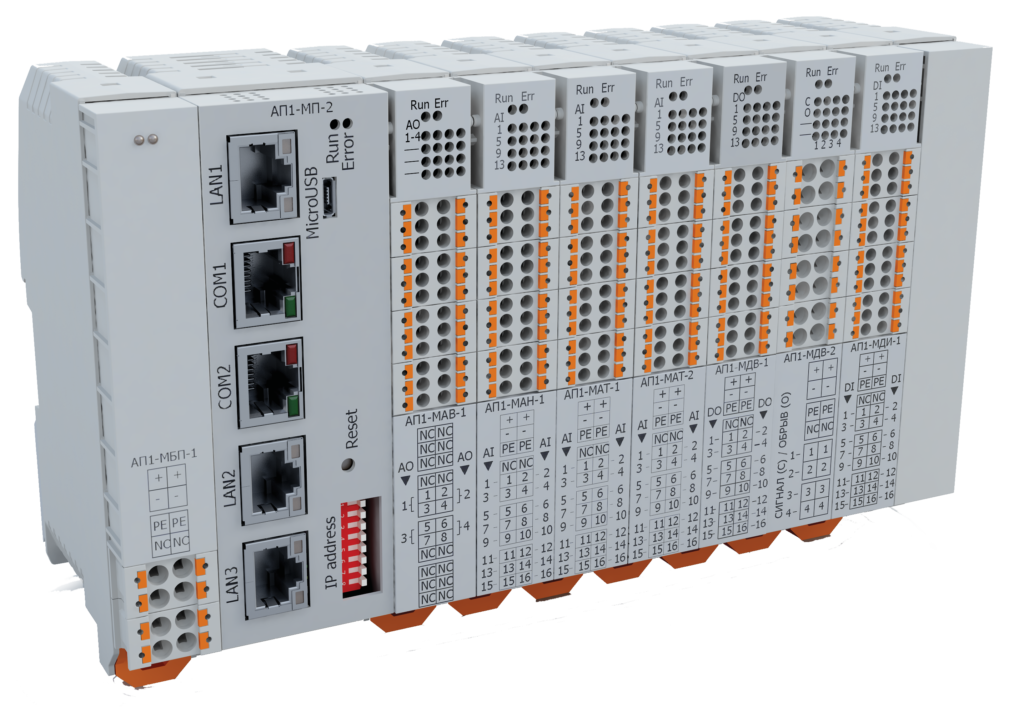

Вариант модульной сборки АП1-МП-2 — Рисунок 1

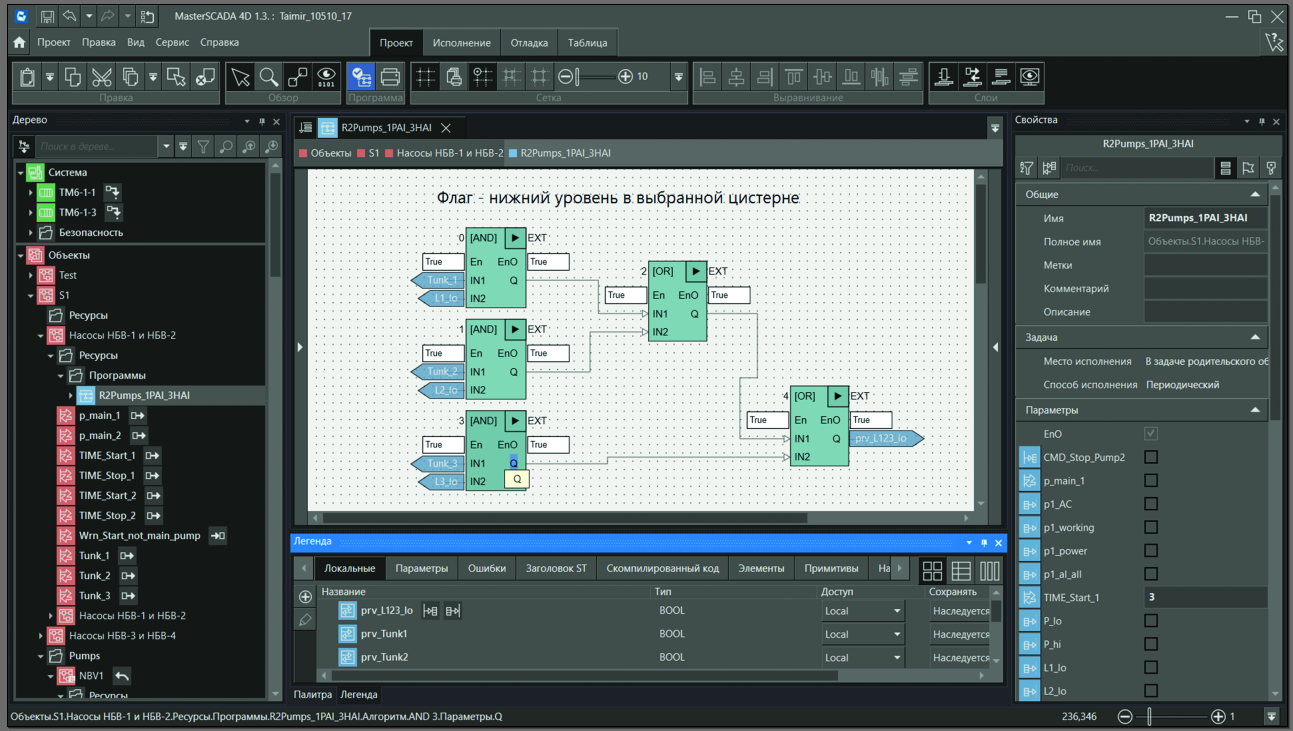

Среда разработки ПО — Master Scada4D — Рисунок 2
