Мачты серии ВМОН предназначены для освещения больших отрытых пространств, промышленных территорий, аэропортов, портов, железных дорог и пр.
Мачты серии ВМОН предназначены для освещения больших отрытых пространств, промышленных территорий, аэропортов, портов, железных дорог и пр.

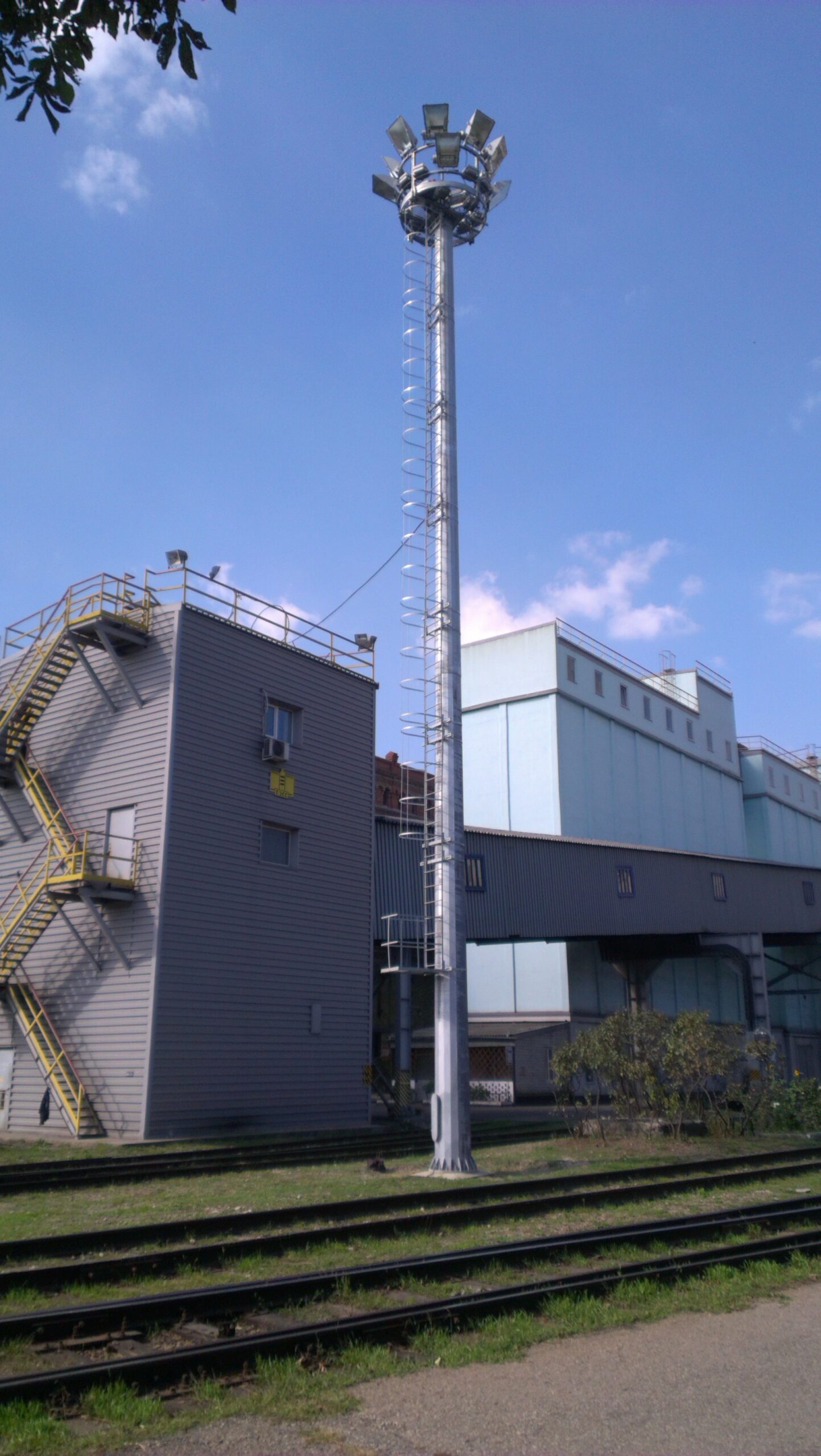

Мачта освещения со стационарной короной (ВМОН) изготавливается из листовой стали методом гибки с одним или двумя сварными швами. Конструкция состоит из двух и более секций, с верхним фланцем, на котором устанавливается площадка для установки приборов освещения. Все элементы защищены от коррозии горячим цинком (также возможно дополнительное лакокрасочное покрытие).
Площадка может быть круглой, прямоугольной, наклонной или двухуровневой.
Мачты ВМОН изготавливаются трех типов:
Базовая высота мачт ВМОН варьируется от 16 до 50 метров. По заданию заказчика возможно изготовление любым типоразмеров, даже свыше 100 метров.
Для расчета конструкции необходимо уточнить высоту, предполагаемые нагрузки (тип и количество приборов освещения и доп. оборудования), ветровой и климатический район.
| Материал | Листовая сталь
Опора изготавливается методом гибки |
| Покрытие | Горячий цинк (ГОСТ 9.307-2021)Защита от коррозии не менее 25 лет |
| Отделка | Возможно лакокрасочное покрытие |
| Базовая высота | 16 – 50 метров
По заданию заказчика возможно изготовление конструкции любых типоразмеров и высот |
| Ветровой район | с I по VII |
| Климатическое исполнение | I2, II4 |
| Модель | Вес | Высота | Нижний диаметр | Диаметр опорного фланца | Межцентровое расстояние отверстий | Кол-во секций |
| ВМОН-16 | 693 ~ 890 кг | 16 м | 475 ~ 550 мм | 680 ~ 800 мм | 580 ~ 700 мм | 2 шт. |
| ВМОН-20 | 883 ~ 1572 кг | 20 м | 550 ~ 850 мм | 750 ~ 880 мм | 650 ~ 770 мм | 2 шт. |
| ВМОН-25 | 1218 ~ 1720 кг | 25 м | 480 ~ 660 мм | 700 ~ 900 мм | 600 ~ 760 мм | 3 шт. |
| ВМОН-30 | 2330 ~ 3185 кг | 30 м | 770 ~ 870 мм | 1100 ~ 1150 мм | 990 ~ 1020 мм | 3 шт. |
| ВМОН -35 | 2835 ~ 3830 кг | 35 м | 820 ~ 850 мм | 1100 мм | 990 мм | 4 шт. |
| ВМОН-40 | 3938 кг | 40 м | 820 мм | 1100 мм | 980 мм | 4 шт. |
| ВМОН-45 | 5670 кг | 45 м | 1000 мм | 1300 мм | 1150 мм | 4 шт. |
| ВМОН-50 | 6230 кг | 50 м | 1130 мм | 1450 мм | 1290 мм | 4 шт. |
* Вес, указанный в таблице, является расчетным (теоретическим). Допускается отклонение фактического веса от расчетного согласно требований ГОСТ 19903-2015, ГОСТ 10704-91
** Высоты мачт, представленные в таблице, — базовые. В зависимости от технического задания высота и параметры могут варьироваться
