Система предназначена для дистанционного управления частотой и направлением вращения главного судового двигателя, состоящего из нереверсивного дизеля и реверс-редукторной передачи, включение муфты которой обеспечивает электрогидравлический клапан.
Система состоит из блока задания БЗ-1Э.1 и исполнительного устройства ИУ-2.1.
Система представляет собой совокупность блоков, управляющих одним двигателем. Она обеспечивает механическое воздействие на регулятор скорости дизеля и золотник реверс-редуктора.
Дистанционное задание частоты и направления вращения двигателя осуществляется от блока задания БЗ-1Э.1 с помощью рукоятки управления, перемещаемой в требуемое положение.
Рукоятка имеет три фиксированных положения «Вперед», «Нейтраль», «Назад» и рабочие зоны задания оборотов переднего и заднего хода.
Сигнал от блока задания БЗ-1Э.1 поступает на вход исполнительного устройства ИУ 2.1 и обрабатывается платой преобразования сигнала ST по заданной функции.

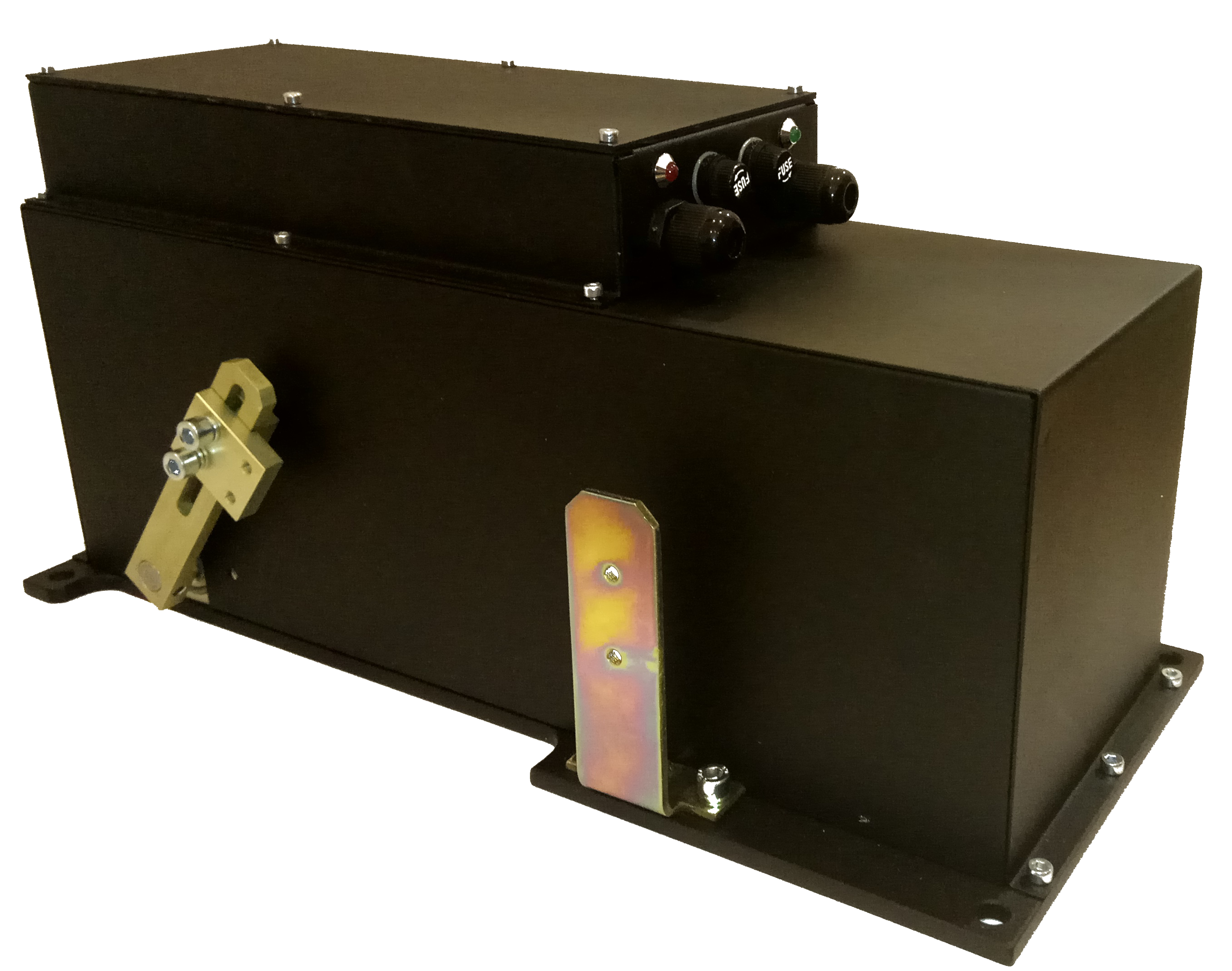

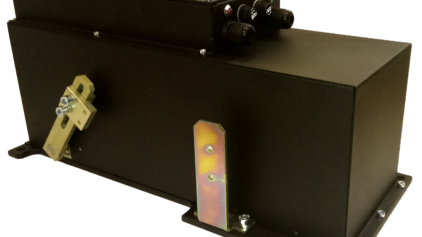

ИУ-2.1 обеспечивает перемещение выходных рычагов задания частоты и направления вращения, механически связанных с органами управления двигателя.
Бриз-1НВ1 имеет одобрение ГУ Российского Морского Регистра Судоходства, согласовано СЗФ Российского Речного Регистра.
— дистанционное задание частоты и направления вращения двигателя с помощью одной рукоятки управления;
— бесступенчатое изменение частоты вращения дизеля;
— возможность контроля исправности её работы;
— статическую ошибку задания частоты вращения не более 1,5%.
| тип системы: | электронно-механическая |
| напряжение питания: | +24 В постоянного тока |
| допускаемое отклонение питания: | длительно +6 -10%
кратковременно +20 -30% |
| потребляемая мощность: | не более 70 Вт |
| выходной электрический сигнал блока задания: | 4-20 mA |
| длина дистанционной связи между задающим и исполнительным устройством по линии прокладки: | не более 100 м |
| крутящий момент на выходных рычагах исполнительного устройства: | 15 Н*м |
| климатическое исполнение: | ОМ5 по ГОСТ 15150 |
| рабочая температура: | -10°С…+55°С |
| степень защиты: | БЗ-1Э.1 – IP56; ИУ-2.1 – IP44 |
| масса: | 7,2 кг |

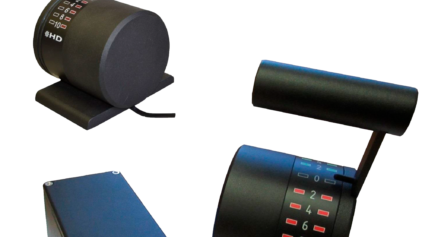

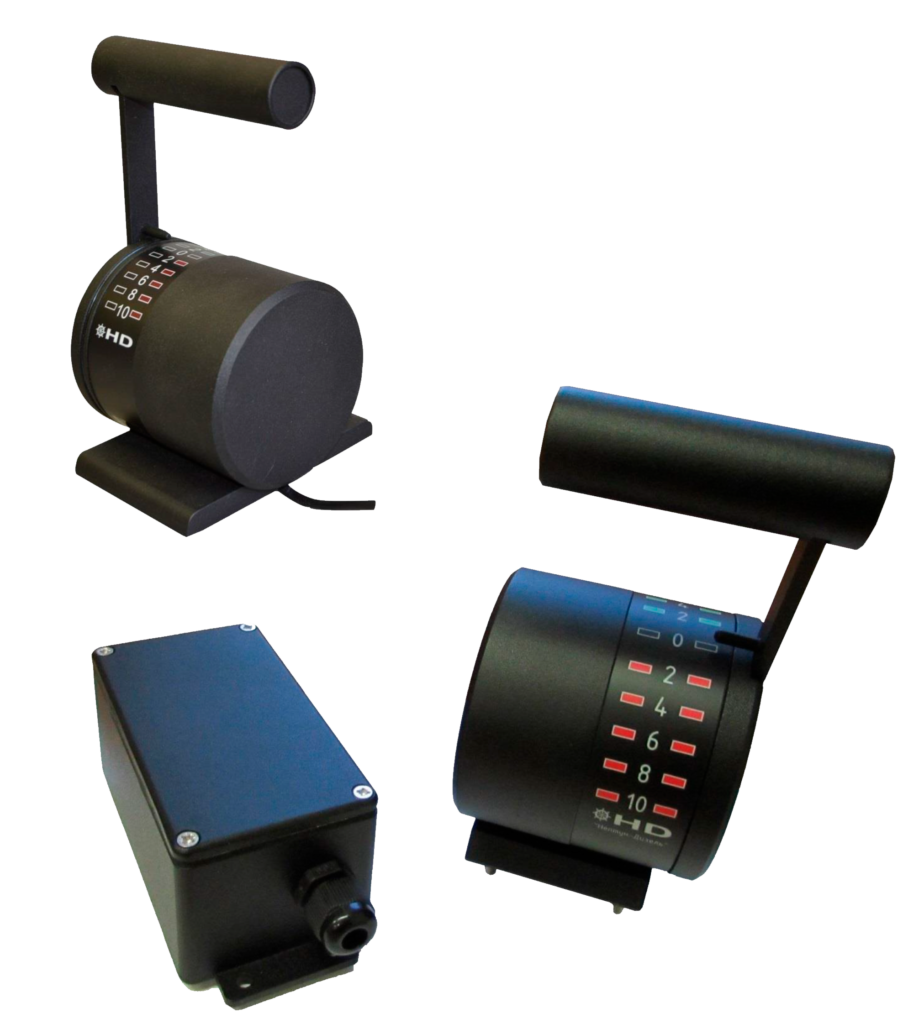

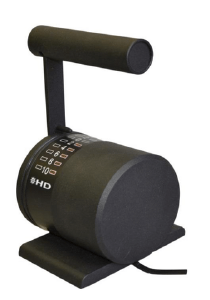

Блок задания БЗ-1Э.1 имеет два варианта исполнения, отличающиеся только местом расположения рычага с рукояткой и шкалы на корпусе.
| Наименование | Вариант исполнения |
| БЗ-1Э.1(Л) | Левое расположение рычага и шкалы |
| БЗ-1Э.1(П) | Правое расположение рычага и шкалы |
