Лицевые панели отбойных устройств

На текущий момент в качестве лицевых панелей отбойных устройств используется: импортный полиуретан, СВМПЭ: высокая цена, критическая зависимость от импортных материалов, неопределенные сроки поставки.

Решение от Plastmass Group: использование материала для лицевых панелей отбойных устройств Российского производства INKULEN PE (СВМПЭ с повышенной молекулярной массой: 9-12 млн. г/моль). Материал облает высоким сопротивлением к истиранию, способностью поглощать ударную нагрузку, антифрикционные свойства, особо высокий запас прочности при растяжении, отличные свойства скольжения. Лицевые панели из материала INKULEN PE, производства Plastmass Group обладают высокими эксплуатационными качествами и прочностью. Они выпускаются в широком диапазоне типоразмеров и взаимозаменяемы со старыми типами панелей.

Фронтальные панели INKULEN PE исключительно надежны и работают во многих портах по всему миру.

Материал: INKULEN PE.

Характеристики материала

INKULEN PE 1000 – это термопластичный композиционный материал на основе сверхвысокомолекулярного полиэтилена (СВМПЭ или UHMWPE) со среднемассовой молекулярной массой не менее 5 млн. г/моль. Климатические исполнения УХЛ, ОМ категории размещения 1, 2, 3, 4, 5 при этом допускается использование в диапазоне температур от -200 °C до +80°C.

Общая химическая стойкость:

INKULEN PE 1000 устойчив к растворам солей, органическим и неорганическим кислотам, щелочам, спиртосодержащим продуктам, минеральным и органическим маслам. INKULEN PE 1000 не стоек при контакте с галогенами.

№ п/п	Параметры	Символы и единицы измерения	Метод контроля	Значение
№ п/п	Параметры	Символы и единицы измерения	Метод контроля	ТУ	фактическое
1	Плотность	г/см3	ГОСТ 15139-69	0,93 – 1,00	0,933
2	Коэффициент линейного теплового расширения при температуре от –24 до +80°C, 10-5/К	Ед.	ГОСТ 32618.2-2014	не более 25	16,8
3	Твёрдость по Шору шкала D	Ед.	ГОСТ 24621-91	65±5	64
4	Прочность при растяжении (23°C, 50мм/мин)	МПа	ГОСТ 11262-80	не менее 25	35,5
5	Относительное удлинение при разрыве	%	ГОСТ 11262-80	не менее 300	424
6	Модуль упругости при растяжения	МПа	ГОСТ 9550-81	не менее 700	952
7	Модуль упругости при изгибе	МПа	ГОСТ 9550-81	не менее 700	1070
8	Ударная вязкость с надрезом (сечение 40 мм2)	кДж/м2	ГОСТ 4647-2015	без разрушения	без разрушения
9	Ударная вязкость без надреза (сечение 40 мм2)	кДж/м2	ГОСТ 4647-2015	без разрушения	без разрушения
10	Водопоглощение (24часа)	%	ГОСТ 4650-2014 (ISO 62:2008)	не более 0,02	0,01
11*	Удельное объемное электрическое сопротивление	Ом*м	ГОСТ 6433.2-71	не менее 1*1013 (1Е13)	3,1*1015
12*	Удельное поверхностное электрическое сопротивление	Ом	ГОСТ 6433.2-71	не менее 1*1013 (1Е13)	6,8*1016
13	Температура размягчения по Вика	°C	ISO 306	не менее 79	135
14	Показатель истирания (Абразивный износ)	мм3/м	ГОСТ 11012-2017	не более 10	3,8

Все параметры при температуре 23°С (если не указана другая температура).

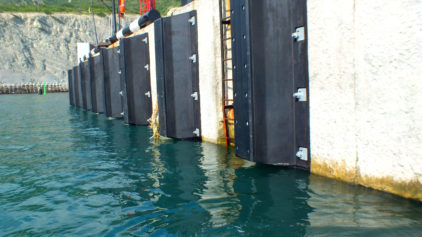

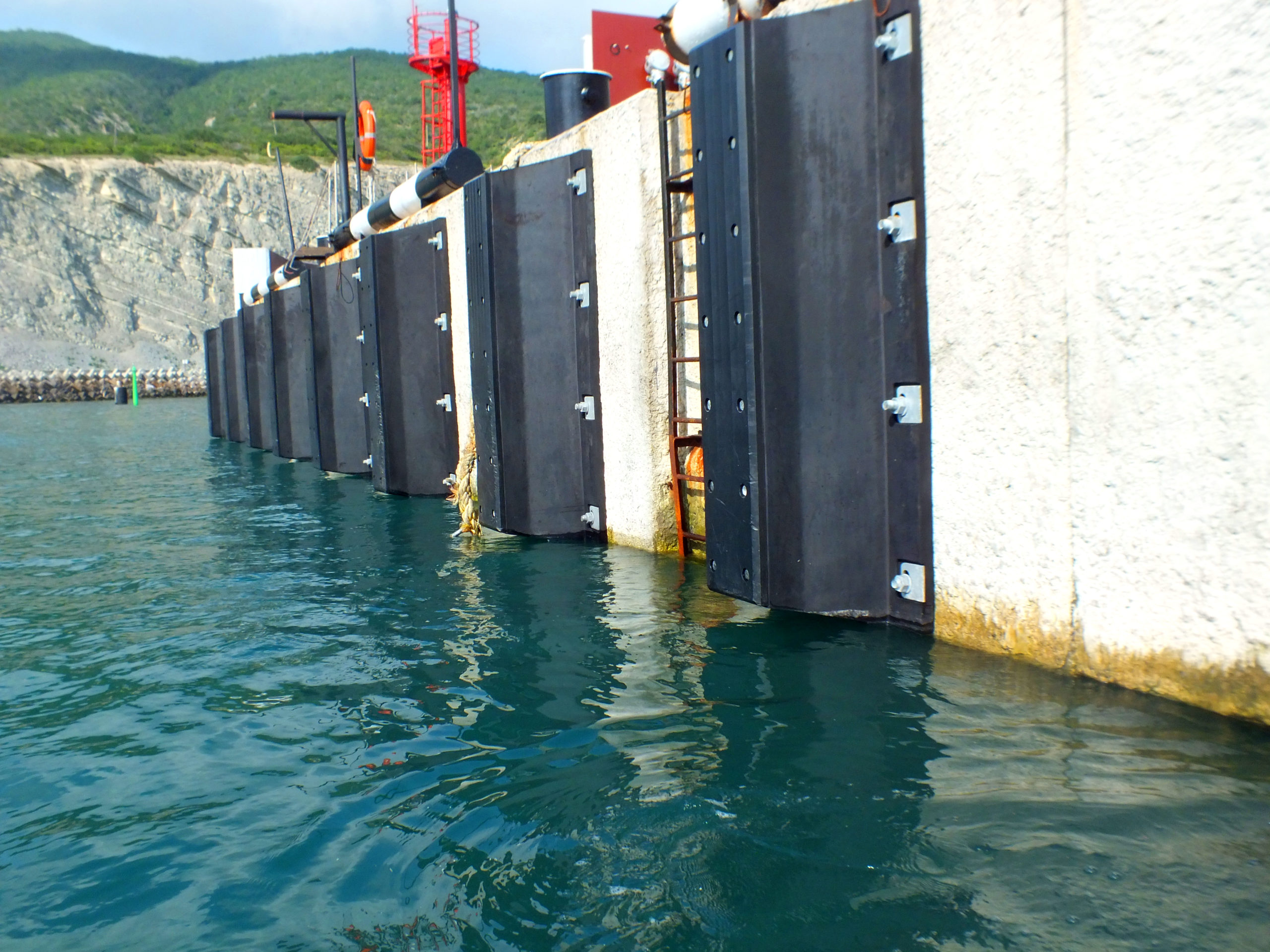

Фотографии
