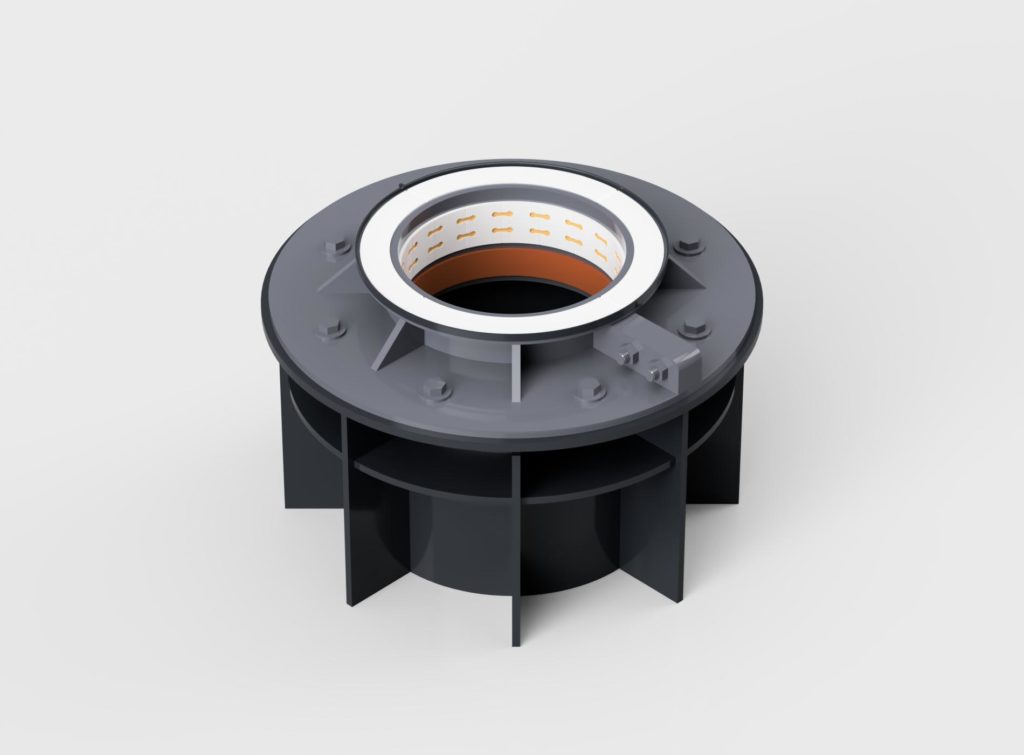

Опорно-поворотные кольца рулевого механизма

Втулки из СЧВ-307 обеспечивают плавное движение, имеют длительный срок службы благодаря высокой устойчивости к воздействию абразивных частиц, выдерживает высокие механические нагрузки.

СЧВ 307 – это термопластичные композиционные материалы на основе полиэтилентерефталата (PET) с комплексом специализированных добавок для работы в условиях водной смазки. Климатические исполнения УХЛ, ОМ категории размещения 1, 2, 3, 4, 5 при этом допускается использование в диапазоне температур от минус 100 °C до плюс 110°C.

Характеристики

Заготовки из материала СЧВ 307 предназначены для использования в качестве конструкционного материала для изготовления:

  1. Полимерных вкладышей дейдвудных и кронштейновых подшипников, работающих на водяной смазке в пресной и морской воде, смазках на органических и минеральных маслах, в виде планок, целого и составного исполнения в форме цилиндрических втулок или полувтулок. Относительная длина втулок: для кормовых L/D=2:1; для носовых L/D=1:1. Максимальное удельное давление на рабочей поверхности 0,75 Н/мм2. Максимальная окружная скорость вала не более 10 м/с. Допускается, по согласованию с разработчиком ТУ, увеличивать максимальную окружную скорость вала. Минимальное количество оборотов гребного вала 20 об/мин. Диаметр вала не ограничен.
  2. Самосмазывающихся вкладышей подшипников баллера руля, работающих без смазки, также на водяной смазке в пресной и морской воде, смазках на органических и минеральных маслах и консистентных смазках, в виде планок, целого и составного исполнения в форме диска и цилиндрических втулок. Максимальное удельное давление на рабочей поверхности 12 Н/мм2 (МПа). Диаметр вала не ограничен.
№ п/п Параметры Символы и единицы измерения Метод контроля Значение
ТУ фактическое
1 Плотность г/см3 ГОСТ 15139-69 1,3–1,4 1,327
2 Твердость по Шору, D ед. ГОСТ 24621-2015 80±5 78-81
3 Прочность при растяжении МПа ГОСТ 11262-2017 не менее 60 62
4 Модуль упругости при растяжения МПа ГОСТ 9550-81 не менее 2500 2894
5 Напряжение при сжатии при относительной деформации 3,5% МПа ГОСТ 4651-2014 не менее 30 52
6 Изгибающее напряжение при относительной деформации  3,5 % МПа ГОСТ 4648-2014 не менее 60 83
7 Модуль упругости при изгибе МПа ГОСТ 9550-81 не менее 2000 2577
8 Модуль упругости при сжатии МПа ГОСТ 9550-81 не менее 2000 2700
9 Водопоглощение (24часа) % ГОСТ 4650-2014 не более 0,5 0,07
10 Объемное набухание % ГОСТ 4650-2014 не более 0,5 0,12
11 Коэффициент линейного теплового расширения при температуре

от  –20 до +60°C

 10-5/К ГОСТ 32618.2-2014 не более 8 6
12 Гидролиз   ГОСТ 12020-2018 отсутствует отсутствует

Все параметры при температуре 23°С (если не указана другая температура).
