Телескопические трапы-вышки

Телескопические траппы-вышки предназначены для безопасной посадки и высадки экипажа во время стоянки танкера на танкерном причале средних размеров. Для того чтобы обеспечит переход с судна на причал и уменьшить время погрузочных работ, обеспечить безопасность экипажа при входе/сходе с судна наиболее лучшим решением являются трапы-вышки.

Трап-вышка состоит из колонны, телескопической лестницы и других дополнительных конструкций. Телескопическая лестница имеет функцию перемещения вверх и вниз, изгиба, поворота и регулировку передней лестницы. Трап колонного типа подходит для дока вместимостью ≤ 80000 тонн.

Конструкция

Конструкция приводится в действие при помощи механической или гидравлической системы управления. Сходни включают основную и трехгранную лестницы, которые приводятся в движение цилиндром или тяговым механизмом для перемещения в вертикальном направлении.

Редуктор приводит в действие поворотную платформу для подъема через многошкивный блок, при этом вращение платформы достигается за счет работы цилиндра с односторонним штоком.

После того как сходни опущены на судно, поворотный механизм и сходни осуществляют функции спуска на воду. Сходни, поворотная платформа и другие подъемные элементы конструкции снабжены противовесами. Чтобы не нарушить положение троса во время подъема, трап-вышки оснащены тросовым подъемным механизмом.

Подходит для причалов 20000-300000 тонн.

Основные функции

— Гидравлическая система устойчива к атмосферным влияниям и легка в техобслуживании;
— Четырёхзвенный механизм поддерживает ступеньки в горизонтальном положении при изменении угла трапа от -40° до 60° C;
— Гидравлическое управление системой перемещения и поворота, поворот на 180 градусов;
— Беспроводное управление делает работу ещё более удобной;
— Контрольная панель электронной системы управления расположена на нижней платформе для интуитивного и удобного управления. С ее помощью осуществляется управление главным и фронтальным трапами, регулировка треугольной лестницы, поднятие и вращение проходной платформы;
— Треугольная и фронтальная лестницы соединены так, что полевое колесо под треугольной лестницей находится в постоянном контакте с палубой судна, независимо от качки и неровностей палубы;
— Прочный блокировочный механизм подъёмного устройства;
— Возможно установить стреловой кран на верхней части трапа.

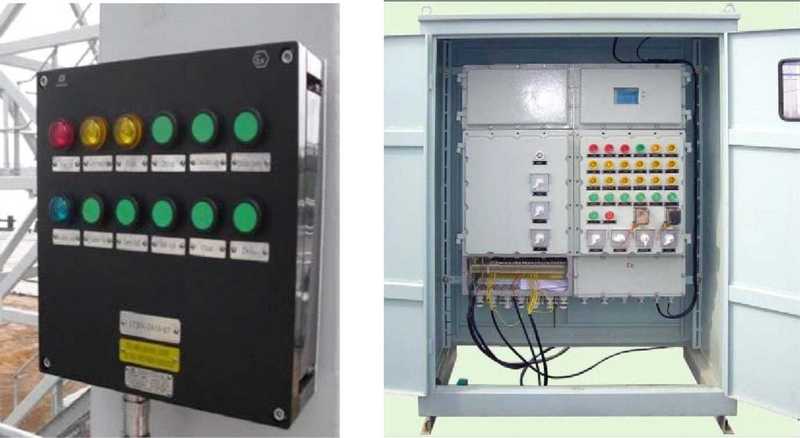

Операционная панель

Сходни, трапы-вышки могут управляться внешней операционной панелью, панелью на платформе и пультом дистанционного управления во время перемещения оператора / пассажира в различные места.

Можно управлять подъемом, выдвижением, подъемом и поворотом лестницы и для любых других целей.

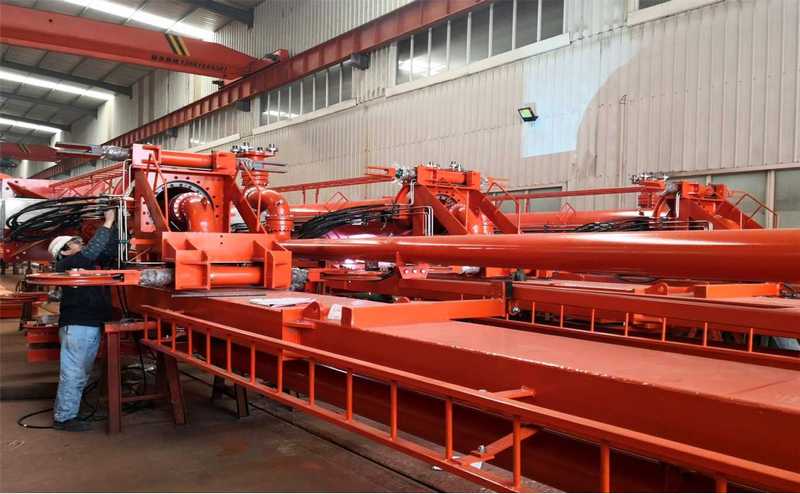

Производство

HK Marline Trading — ведущий производитель и инжиниринговая компания в мировой нефтегазовой промышленности и индустрии портового оборудования.

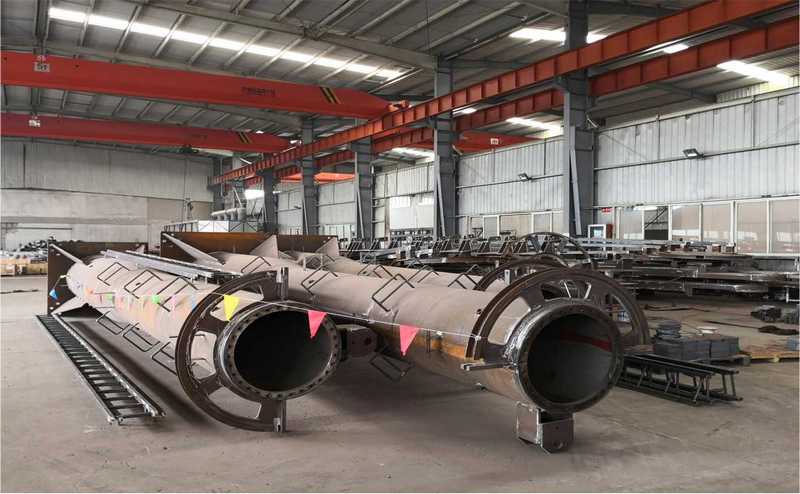

Территория предприятия составляет 13,3 га. 80 000 м² из них мастерские. 30 инженеров компании обеспечивают выполнения проектов в короткий срок.
