Холодильная установка провизионных кладовых УХПК

Установки холодильные провизионных кладовых (УХПК) предназначены для создания и поддержания заданных температурных условий в провизионных кладовых и других помещениях на кораблях и судах всех типов, классов и назначений, газодобывающих платформах, плавучих буровых установках, стационарных морских платформах, объектах гражданского и промышленного строительства.

Состав

Компрессорно-конденсаторный агрегат (АКК)
Воздухоохладители (ВО)
Панели монтажные (с запорной и регулирующей арматурой для кладовых)
Щит управления холодильной установкой (ЩУХУ)
Щиты управления провизионными кладовыми (ЩУПК)

Особенности и преимущества

Номинальная холодопроизводительность компрессорно-конденсаторных агрегатов АКК от 1,5 до 90 кВт
Номинальная холодопроизводительность воздухоохладителей ВО и ВО-П от 0,3 до 17 кВт
Автоматическое поддержание заданной температуры воздуха индивидуально в каждой провизионной кладовой в диапазоне от -25 до +10 °C
Озонобезопасные хладагенты R404a или R134a
Плавное или ступенчатое регулирование холодопроизводительности компрессорноконденсаторного агрегата
Поддержание постоянного давления конденсации хладагента для бесперебойной работы компрессорно-конденсаторного агрегата при низких температурах забортной воды при помощи регулятора давления
Использование морской или пресной воды в качестве охлаждающей среды для конденсатора
Передача данных, характеризующих работу УХПК, в систему управления техническими средствами (СУТС) по интерфейсным каналам
Низкие уровни звукового давления и вибрации при работе компрессорно-конденсаторного агрегата
Автоматическое поддержание давления всасывания компрессора
Опция: горячее резервирование основного АКК посредством дополнительного АКК, включение которого не требует подготовительных манипуляций с арматурой контура хладагента УХПК и контура корабельной системы водоснабжения

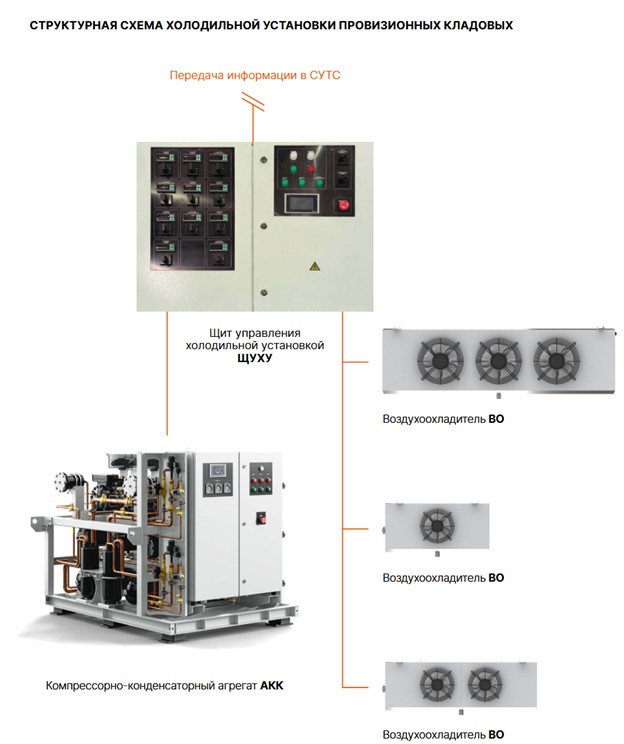

Структурная схема холодильной установки провизионных кладовых УХПК

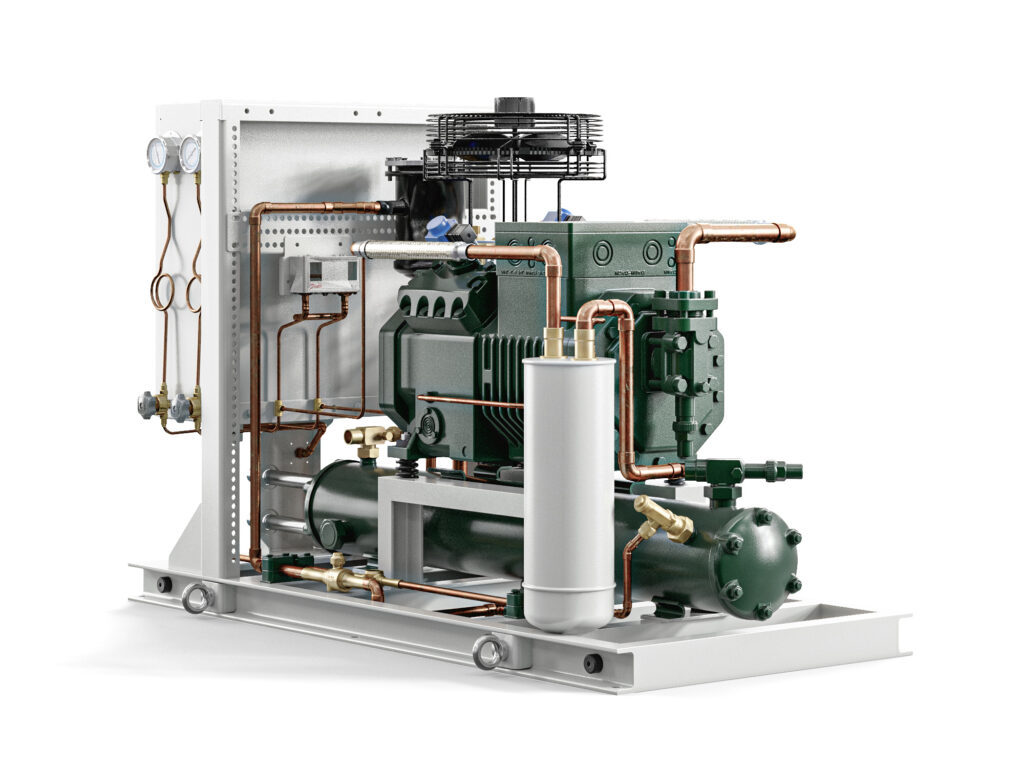

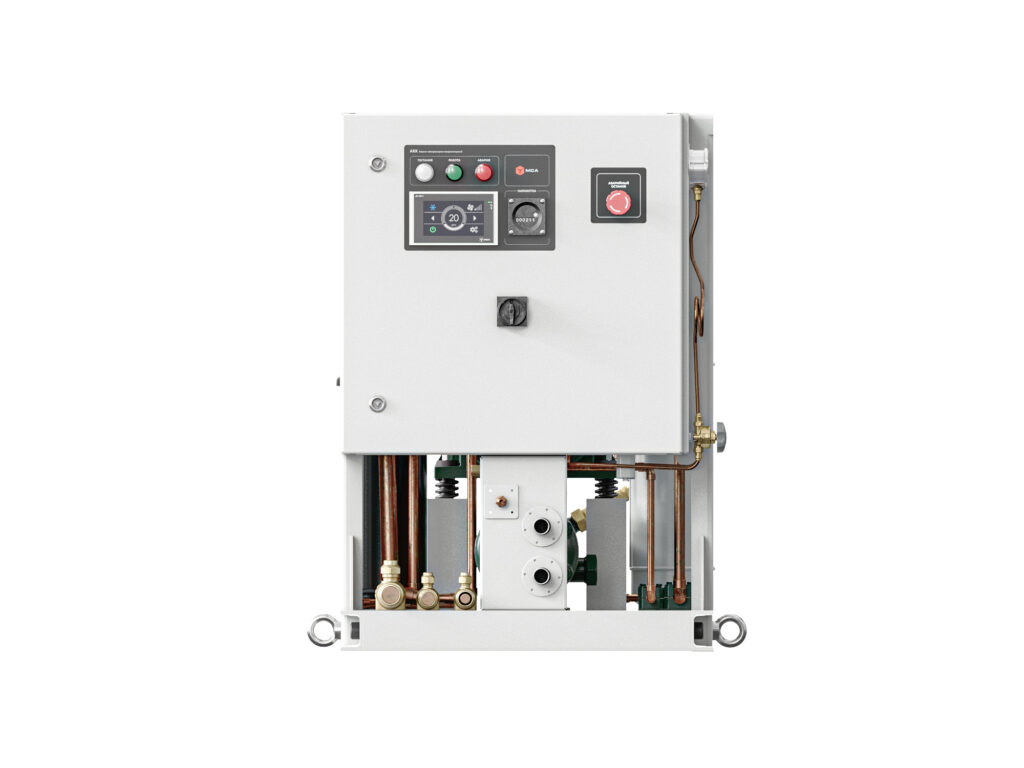

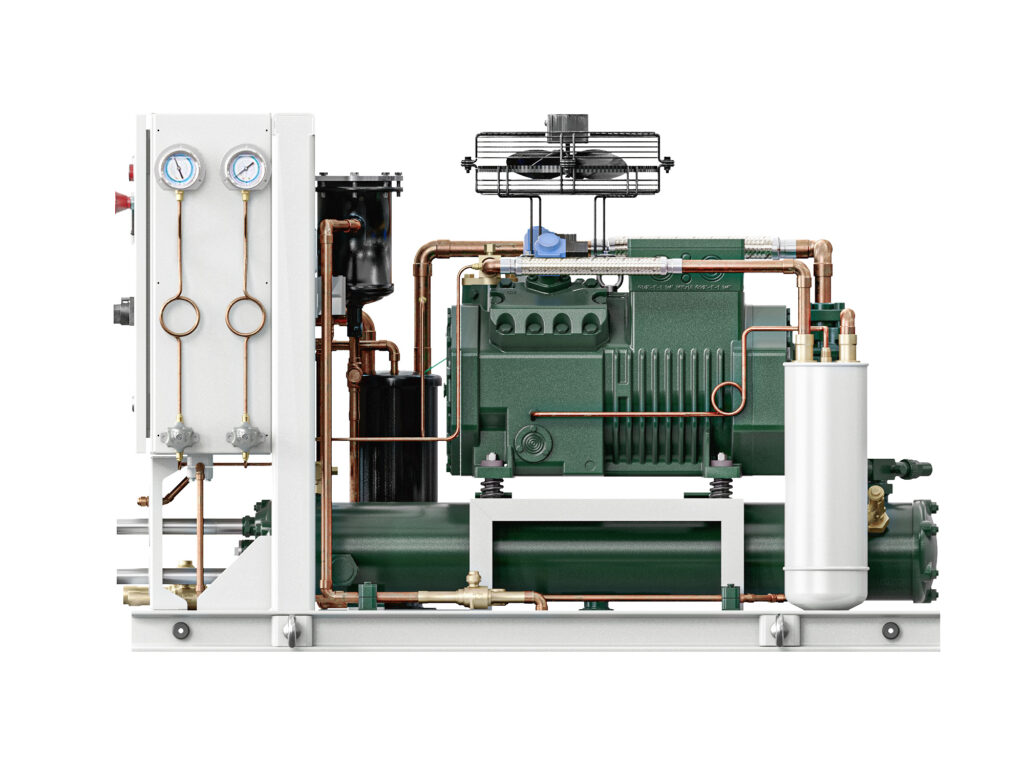

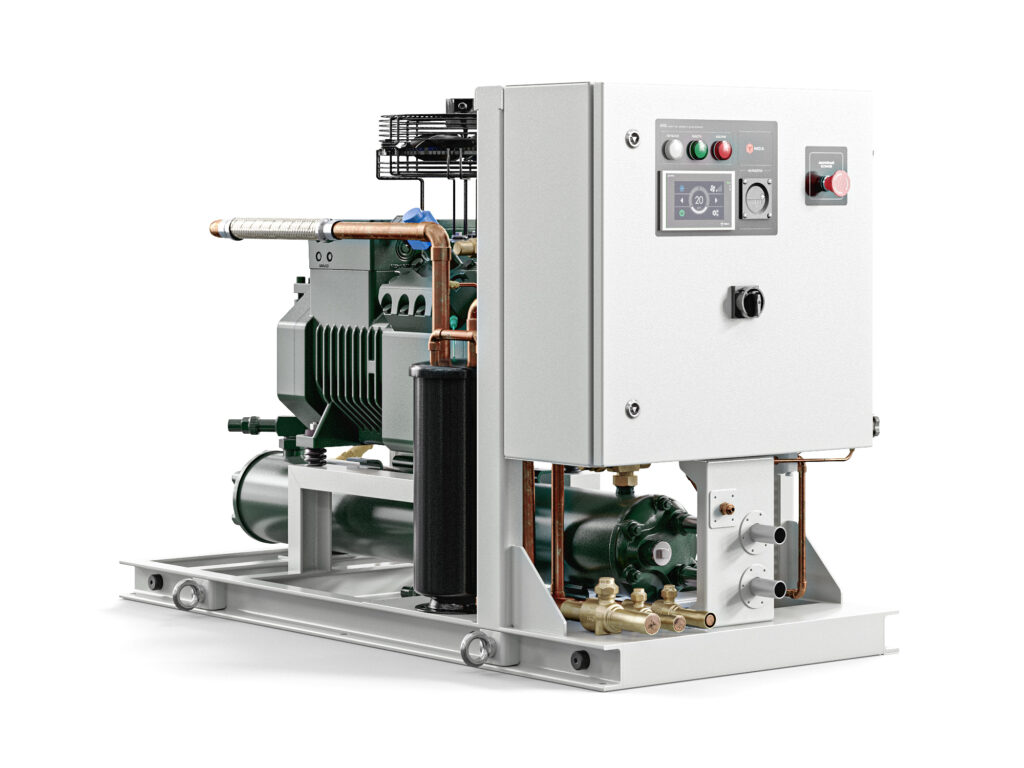

Компрессорно-конденсаторные агрегаты АКК

Компрессорно-конденсаторные агрегаты (АКК) предназначены для работы в составе холодильных установок судовых провизионных кладовых на кораблях и судах всех типов, классов и назначений, газодобывающих платформах, плавучих буровых установках, стационарных морских платформах, объектах гражданского и промышленного строительства.

АКК оснащаются всеми необходимыми трубопроводами, датчиками защиты и автоматики, арматурой, сальниками для ввода кабелей, регулятором давления конденсации.

Для охлаждения агрегатов используется забортная или пресная вода.

Технические характеристики АКК, R404A

Модель	АКК-1,5	АКК-3	АКК-5	АКК-7,5	АКК-10	АКК-15	АКК-20	АКК-30	АКК-40	АКК-55	АКК-70	АКК-90
Холодопроизводительность*, кВт, ±10 %	1,6	2,7	4,4	7,4	9,0	14,4	20,0	28,8	40,3	52,5	72,4	87,6
Регулирование холодопроизводительности	Вкл./ Выкл.			Ступенчатое (100 %, 50 %)***
Расход охлаждающей забортной воды*, м3/ч, ±10 %	1,0	1,2	2,3	2,5	3,4	4,5	6,4	8,9	12,4	15,9	24,1	28,5
Гидравлическое сопротивление**, кПа (кгс/см2), не более	150 (1,5)
Рабочее давление охлаждающей забортной воды, МПа (кгс/см2), не более	1,0 (10)
Масса, кг, ±10 %	190	200	250	290	330	420	440	600	760	1000	1240	1400
Хладагент	R404а
Максимальный рабочий ток, А, не более	2,4	4,4	7,3	14,5	14,5	23,0	34,0	45,0	60,0	84,0	120,0	148,0
Потребляемая мощность*, кВт, ±10 %	1,26	1,98	2,96	4,30	5,06	7,67	10,34	14,83	20,19	25,99	36,41	44,37
Питание	Род тока переменный, трехфазный, напряжение 400 В, частота 50 Г ц, без нейтральной жилы в питающем кабеле
Габаритные размеры, мм
L, мм	1300	1300	1300	1300	1430	1950	1950	2230	2230	2230	2230	2230
H, мм	960	960	960	960	960	1100	1100	1500	1500	1500	1500	1500
B, мм	700	700	700	700	700	800	800	1100	1100	1100	1100	1100
* При температуре охлаждающей забортной воды на входе в агрегат +32°С и температуре кипения хладагента -15°С. С учетом гидравлического сопротивления регулятора давления конденсации. * По согласованию с предприятием-изготовителем возможна организация плавного регулирования холодопроизводительности в интервале от 50% до 100%. **** Габаритные размеры и масса указаны без учёта дополнительных опций и могут быть изменены в зависимости от расчетных условий и состава агрегата.

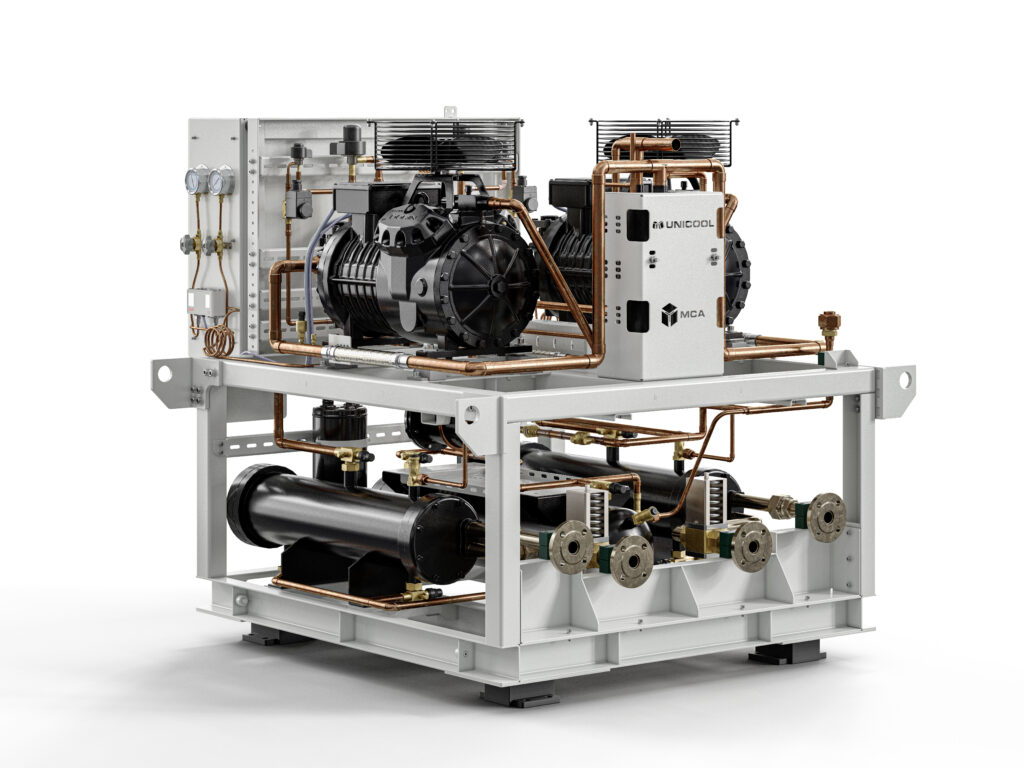

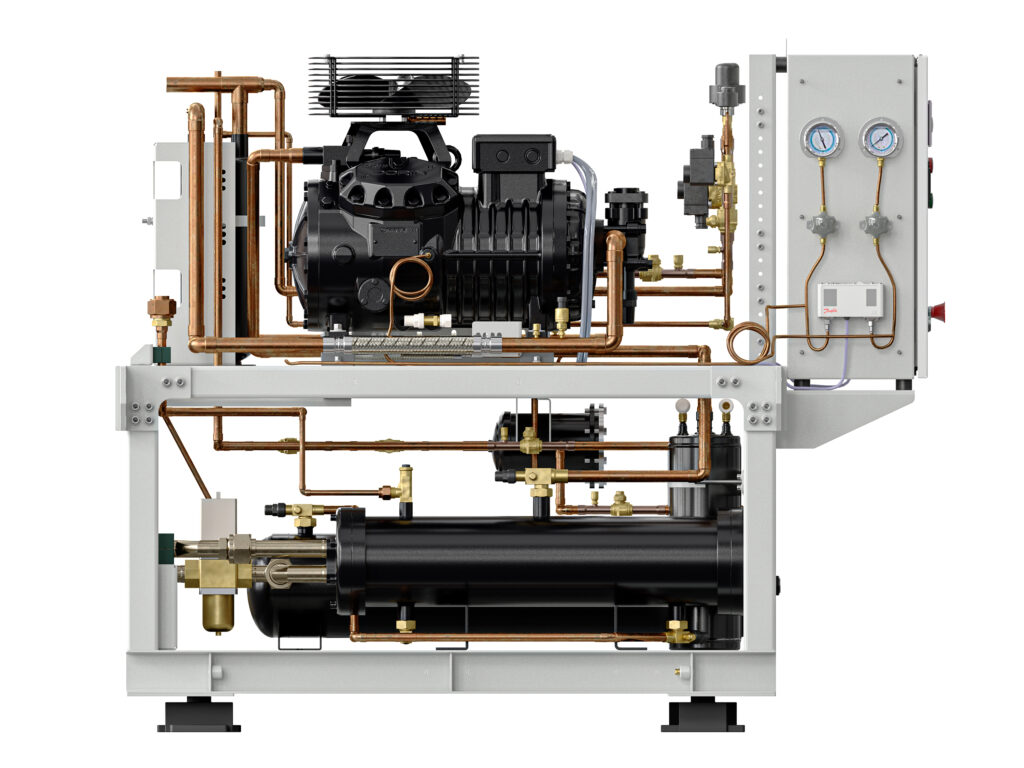

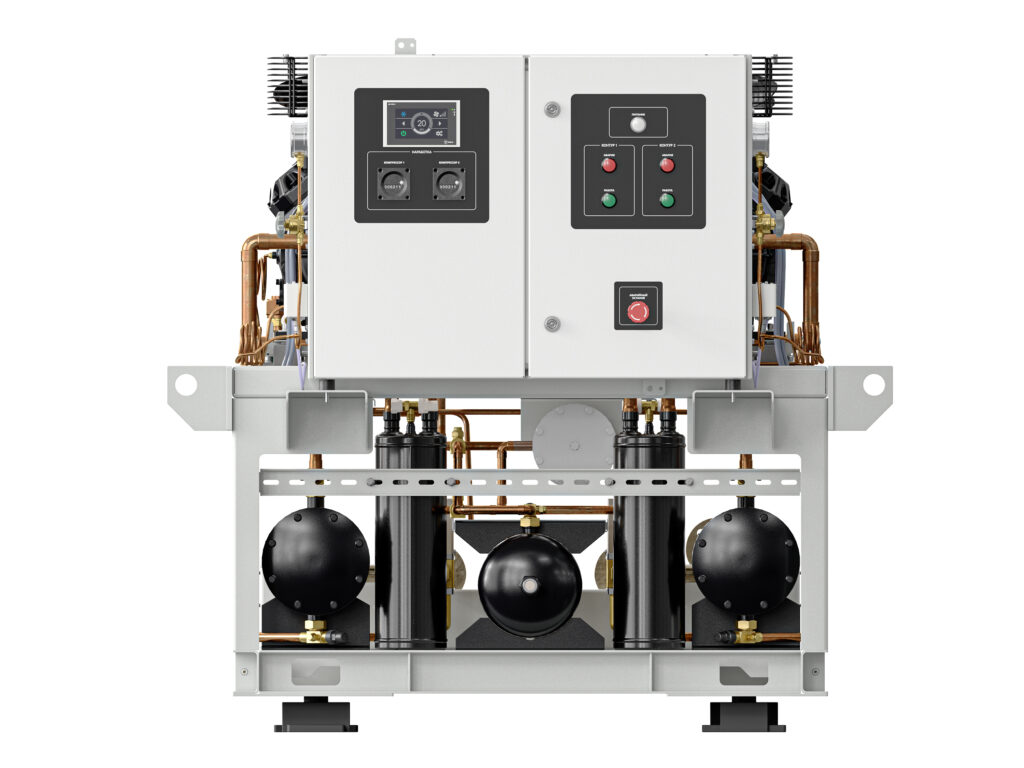

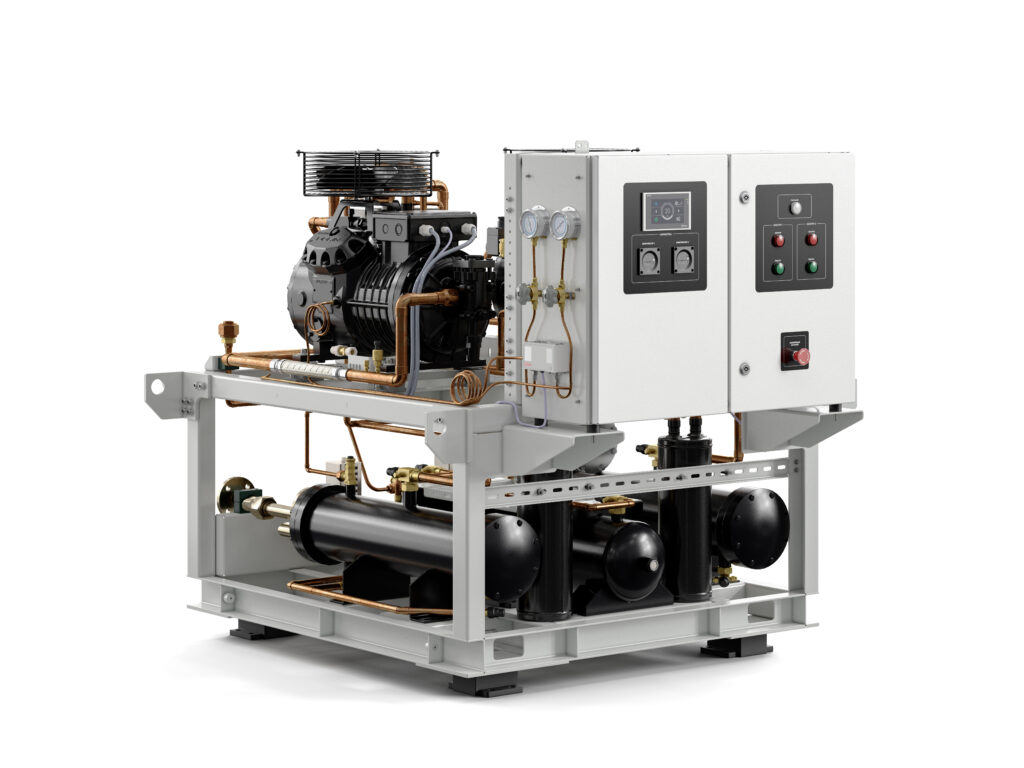

Компрессорно-конденсаторные агрегаты 2АКК

Компрессорно-конденсаторные агрегаты 2АКК предназначены для работы в составе судовых холодильных установок провизионных кладовых.

Холодильная машина включает два компрессорно-конденсаторных агрегата (один — основной, второй — резервный, совместная работа не предполагается) и общий ресивер.

2АКК оснащаются всеми необходимыми трубопроводами, датчиками защиты и автоматики, арматурой, кабельными вводами, бонками заземления, регулятором давления конденсации, счетчиками наработки компрессоров.

Для охлаждения агрегатов используется забортная или пресная вода

Технические характеристики 2АКК, R404A

Модель	2АКК-1,5	2АКК-3	2АКК-5	2АКК-7,5	2АКК-10	2АКК-15	2АКК-20	2АКК-30	2АКК-40	2АКК-55	2АКК-70	2АКК-90
Холодопроизводительность*, кВт, ±10 %	1,6	2,7	4,4	7,4	9,0	14,4	20,0	28,8	40,3	52,5	72,4	87,6
Регулирование холодопроизводительности	Вкл./ Выкл.			Ступенчатое (100 %, 50 %)***
Расход охлаждающей забортной воды*, м3/ч, ±10 %	1,0	1,2	2,3	2,5	3,4	4,5	6,4	8,9	12,4	15,9	24,1	28,5
Гидравлическое сопротивление**, кПа (кгс/см2), не более	150 (1,5)
Рабочее давление охлаждающей забортной воды, МПа (кгс/см2), не более	1,0 (10)
Масса, кг, ±10 %	270	300	400	500	550	700	720	920	1120	1470	1690	1900
Хладагент	R404а
Максимальный рабочий ток, А, не более	2,4	4,4	7,3	14,5	14,5	23	34	45	60	84	120	148
Потребляемая мощность*, кВт, ±10 %	1,26	1,98	2,96	4,3	5,06	7,67	10,34	14,83	20,19	25,99	36,41	44,37
Питание	Род тока переменный, трехфазный, напряжение 400 В, частота 50 Г ц, без нейтральной жилы в питающем кабеле
Габаритные размеры, мм
L, мм	1284	1284	1284	1284	1284	1486	1486	2230	2230	2230	2230	2230
H, мм	1215	1215	1215	1215	1215	1215	1215	1500	1500	1500	1500	1500
B, мм	1050	1050	1050	1050	1050	1100	1100	1400	1400	1400	1400	1400
* При температуре охлаждающей забортной воды на входе в агрегат +32°С и температуре кипения хладагента -15°С. С учетом гидравлического сопротивления регулятора давления конденсации. * По согласованию с предприятием-изготовителем возможна организация плавного регулирования холодопроизводительности в интервале от 50% до 100%. **** Габаритные размеры и масса указаны без учёта дополнительных опций и могут быть изменены в зависимости от расчетных условий и состава агрегата.

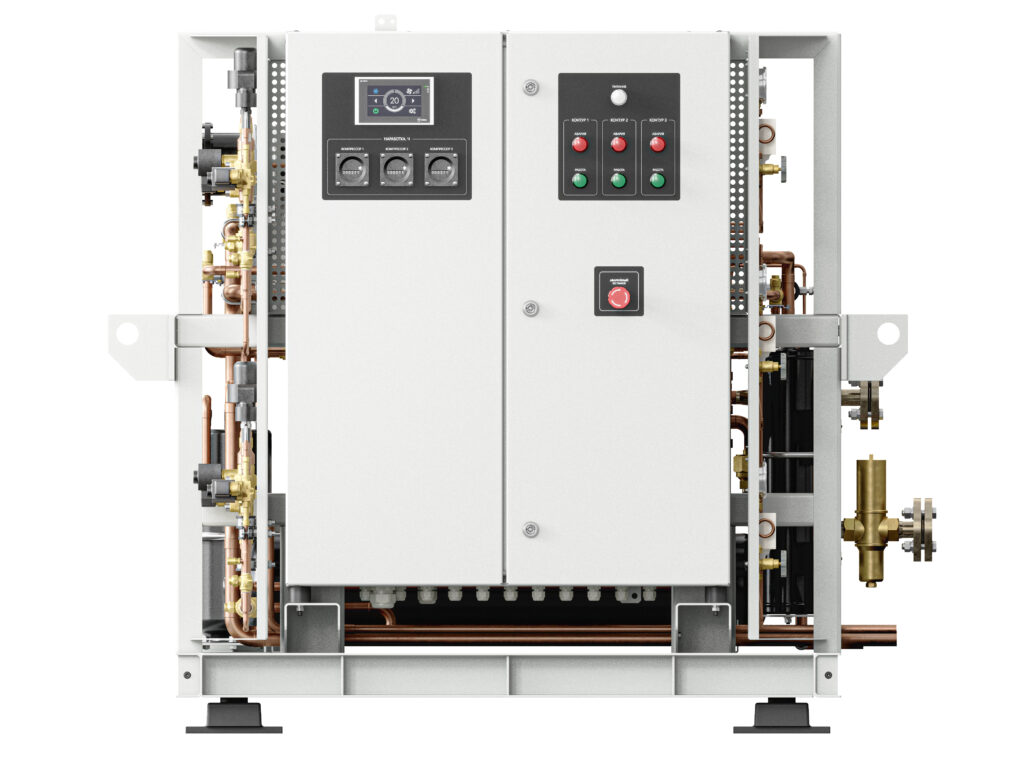

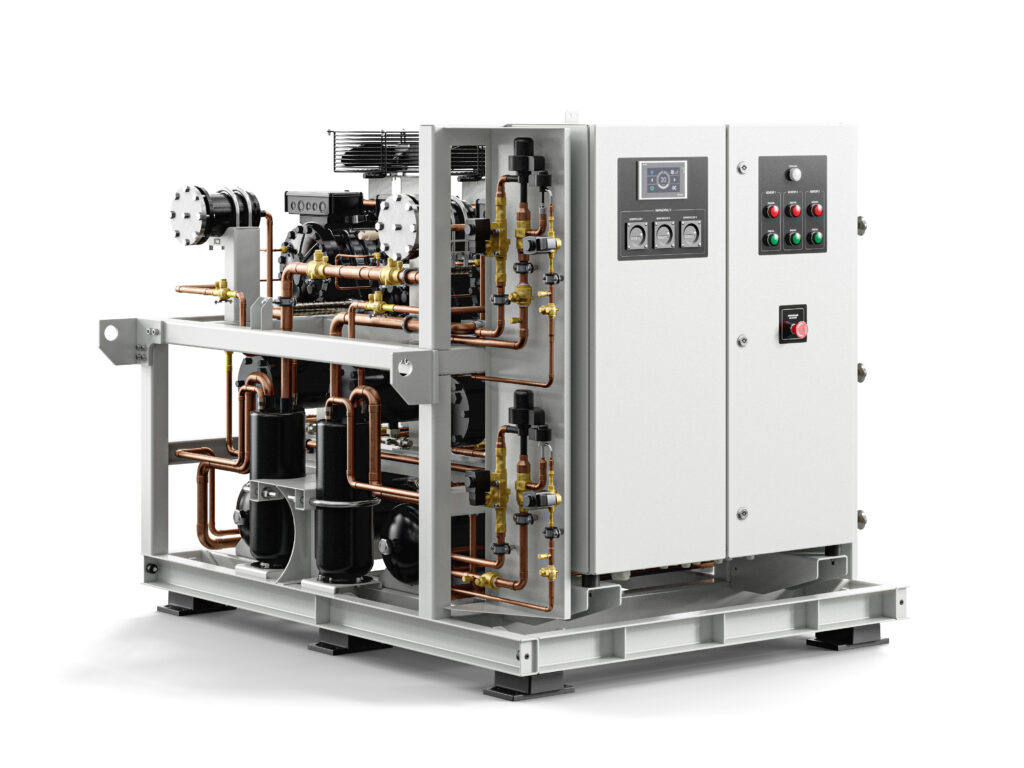

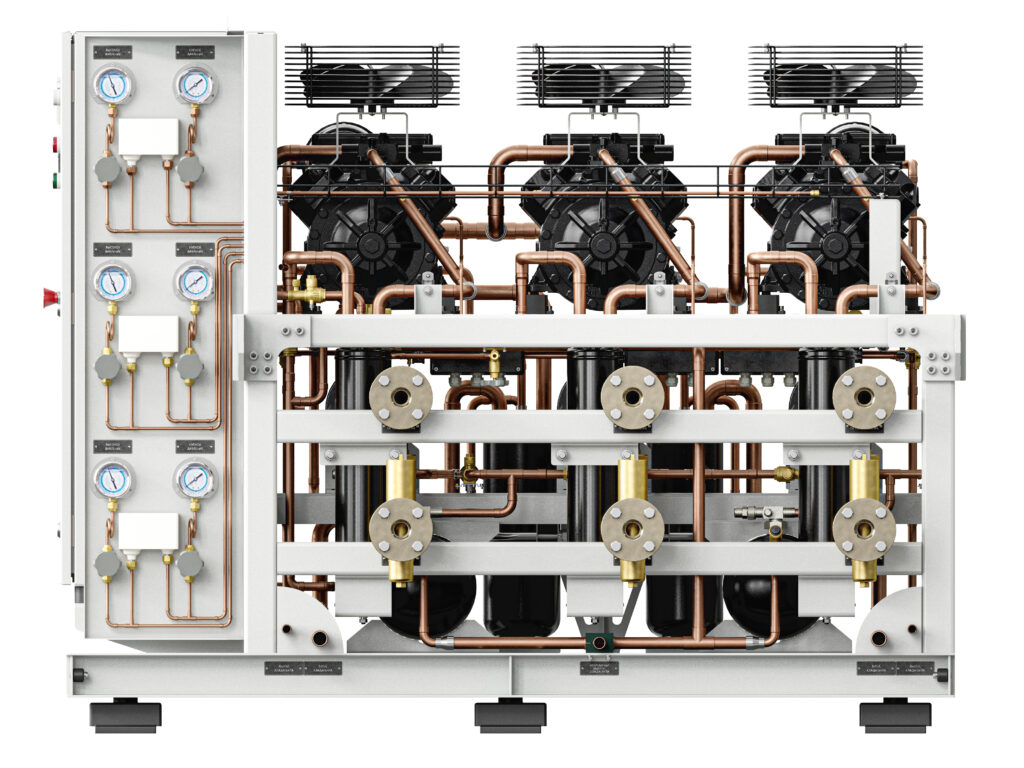

Компрессорно-конденсаторные агрегаты 3АКК

Компрессорно-конденсаторные агрегаты 3АКК предназначены для работы в составе судовых холодильных установок провизионных кладовых, разделенных на две независимых группы (средне- и низкотемпературную).

Холодильная машина включает три компрессорно-конденсаторных агрегата (первый — основной для среднетемпературной группы, второй — основной для низкотемпературной группы, третий — резервный для любой из групп), а также ресиверы.

3АКК оснащаются всеми необходимыми трубопроводами, датчиками защиты и автоматики, арматурой, кабельными вводами, бонками заземления, регуляторами давления конденсации, счетчиками наработки компрессоров.

Для охлаждения агрегатов используется забортная или пресная вода.

Технические характеристики 3АКК, R404A

Модель	3АКК-1,5	3АКК-3	3АКК-5	3АКК-7,5	3АКК-10	3АКК-15	3АКК-20	3АКК-30	3АКК-40	3АКК-55	3АКК-70	3АКК-90
Холодопроизводительность*, кВт, ±10 %	2×1,6	2×2,7	2×4,4	2×7,4	2×9,0	2×14,4	2×20,0	2×28,8	2×40,3	2×52,5	2×72,4	2×87,6
Регулирование холодопроизводительности	Вкл./ Выкл.			Ступенчатое (100 %, 50 %)***
Расход охлаждающей забортной воды*, м3/ч, ±10 %	2×1,0	2×1,2	2×2,3	2×2,5	2×3,4	2×4,5	2×6,4	2×8,9	2×12,4	2×15,9	2×24,1	2×28,5
Гидравлическое сопротивление**, кПа (кгс/см2), не более	150 (1,5)
Рабочее давление охлаждающей забортной воды, МПа (кгс/см2), не более	1,0 (10)
Масса, кг, ±10 %	820	910	1020	1190	1250	1591	1637	2091	2546	2941	3341	3820
Хладагент	R404а
Максимальный рабочий ток, А, не более	4,8	8,8	14,6	29	29	46	68	90	120	168	240	296
Потребляемая мощность*, кВт, ±10 %	2,52	3,96	5,92	8,6	10,12	15,34	20,68	29,66	40,38	51,98	72,82	88,74
Питание	Род тока переменный, трехфазный, напряжение 400 В, частота 50 Г ц, без нейтральной жилы в питающем кабеле
Габаритные размеры, мм
L, мм	1600	1600	1600	1600	1600	1800	1800	1800	2150	2450	2700	2700
H, мм	1200	1200	1200	1200	1200	1300	1300	1550	1550	1650	1700	1700
B, мм	1386	1386	1386	1386	1386	1850	1850	2400	2400	2400	2400	2400
* При температуре охлаждающей забортной воды на входе в агрегат +32°С и температуре кипения хладагента -15°С. С учетом гидравлического сопротивления регулятора давления конденсации. * По согласованию с предприятием-изготовителем возможна организация плавного регулирования холодопроизводительности в интервале от 50% до 100%. **** Габаритные размеры и масса указаны без учёта дополнительных опций и могут быть изменены в зависимости от расчетных условий и состава агрегата.
