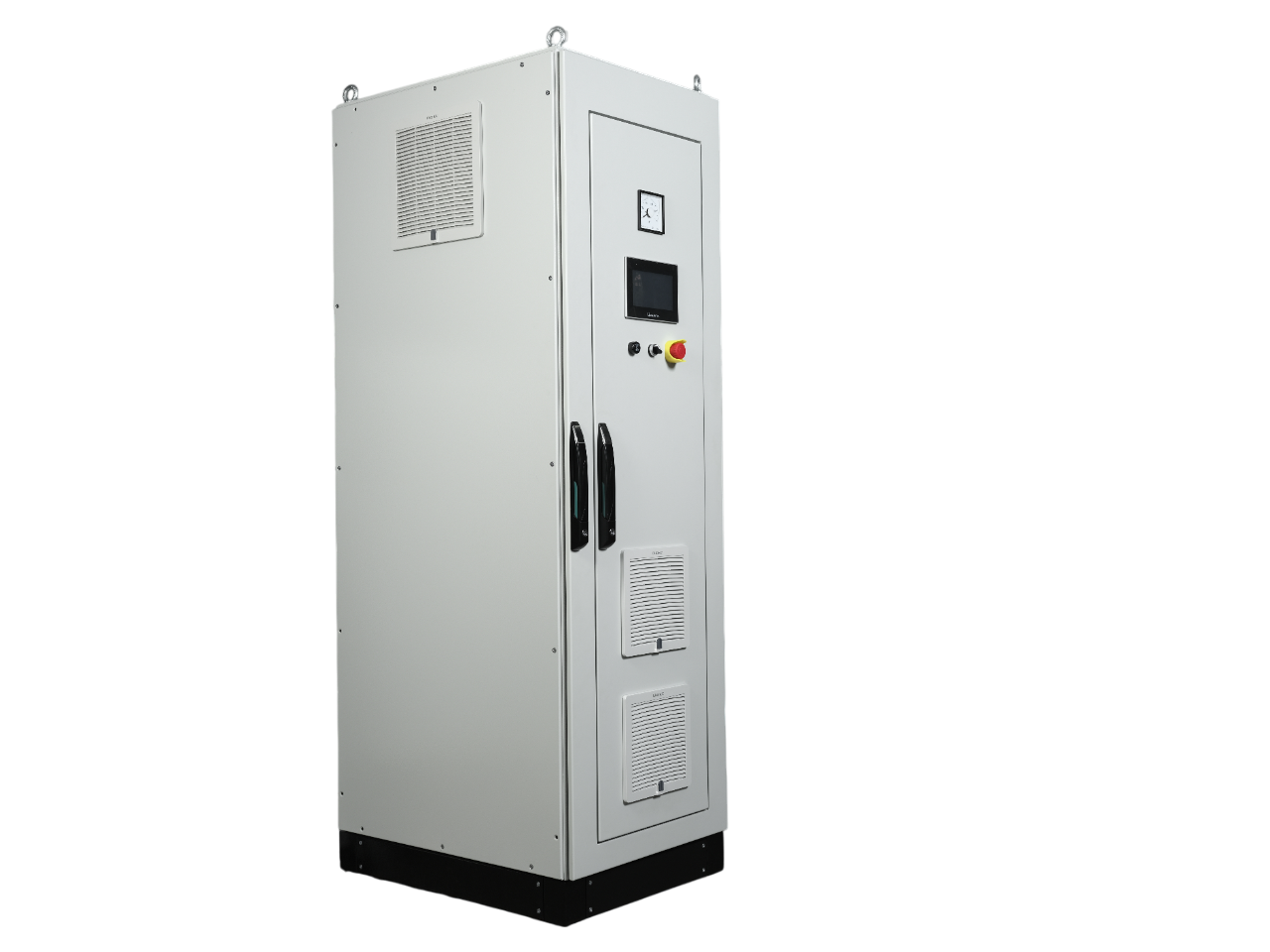

Система накопления электроэнергии (СНЭ) – это устройство, которое включает в себя батарею, устройство сопряжения с сетью (реверсивный инвертор) и систему управления. СНЭ – полноценный элемент «цифровой» электрической сети (NeuralGrid(NG))* – он наблюдаем, управляем, и встраивается в общую систему управления электрической сетью.
Применение системы позволит уменьшить колебания напряжения питающей сети, снизить расход электрической энергии за счёт исключения пиковых нагрузок на источник питания, а также позволит использовать ночной тариф для зарядки СНЭ.
Ёмкость СНЭ может быть подобрана по требованиям заказчика. Время работы на максимальной мощности достигается использованием специализированных аккумуляторных батарей с высоким током и большим количеством циклов заряда/разряда. Схема СНЭ в общем случае приведена в разделе «Схема».
Система управления СНЭ построена на основе цифрового сигнального процессора отечественного производства, система управления (СУ) зарядной станции обеспечивает высокое качество поддержания заданных напряжения и тока с точностью до 0,5 %. Преобразование эл. энергии переменного тока в постоянный ток (при заряде СНЭ) и обратное преобразование (при перебое внешнего электроснабжения) производится при помощи реверсивного инвертора. Инвертор выполнен на основе мощных IGBT-транзисторов, обладающих повышенной стойкостью к жестким условиям окружающей среды и термоциклированию.
Система управления осуществляет следующие основные функции:
Надежность и безопасность:
СНЭ может эксплуатироваться в закрытых отапливаемых помещениях (электрощитовых) (исполнение УХЛ4 в соответствии с ГОСТ 15150-69), охлаждение – принудительное воздушное (IC1А5 в соответствии с ГОСТ Р МЭК 60034-6-2012)**.
* NeuralGrid(NG) – Система режимного управления, поддержания баланса мощности и обеспечения статической и динамической устойчивости энергосистемы. Модули системы NG: регуляторы перетока мощности (прототип энергороутера); опорные регуляторы баланса мощности: АКБ + DC/DC(СНЭ); регуляторы потребления мощности.
** Опциональна поставка СНЭ контейнерного типа.
| Типоисполнение СНЭ | Стационарная установка / контейнерный тип |
| Номинальная мощность, в диапазоне | 100–1200 кВт |
| Время работы СНЭ от аккумуляторной батареи, не менее | В зависимости от задачи |
| Выходное напряжение U (AC) | 380В ± 1% |
| Выходное напряжение U (DC) | 850В* |
| Количество фаз выходного напряжения | 3 |
| Частота выходного напряжения | 50 Гц |
| Коэффициент нелинейных искажений выходного напряжения, менее |
3% |
| Стабильность частоты выходного напряжения, менее | ± 0,2 Гц, в зависимости от внешней среды |
| Типы накопителей | Pb / Li-ion / суперконденсатор |
| Климатическое исполнение по ГОСТ 15543.1-89 | УХЛ |
| Категория размещения по ГОСТ 15150-69 | 1 |
| Степень защиты в рабочем состоянии по ГОСТ 14254-96 (МЭК 529-89) |
IР23/ IP44 |
| Категория по взрывопожарной и пожарной опасности в соответствии с НПБ 105-03 |
В |
| Степень огнестойкости по СНиП 21-01-97 | III |
| Уровень стойкости к воздействию землетрясения (сейсмостойкость) |
6 баллов по МSК-64 |
| Максимально допустимая влажность | 98% |
| Диапазон температур | рабочих: — 45 до + 50 °C |
| транспортирование / хранение: — 45 до + 55 °C | |
| Система охлаждения | Воздушная / Водяная |
| Степень защиты от коррозии | С3 |
| Срок службы | 15 лет |
| Количество циклов (80%) | От 5 000 в зависимости от типа накопителя |
