Токосъёмник кольцевого типа служит передачи напряжения питания и электрического сигнала между статором и ротором кабельной лебёдки.

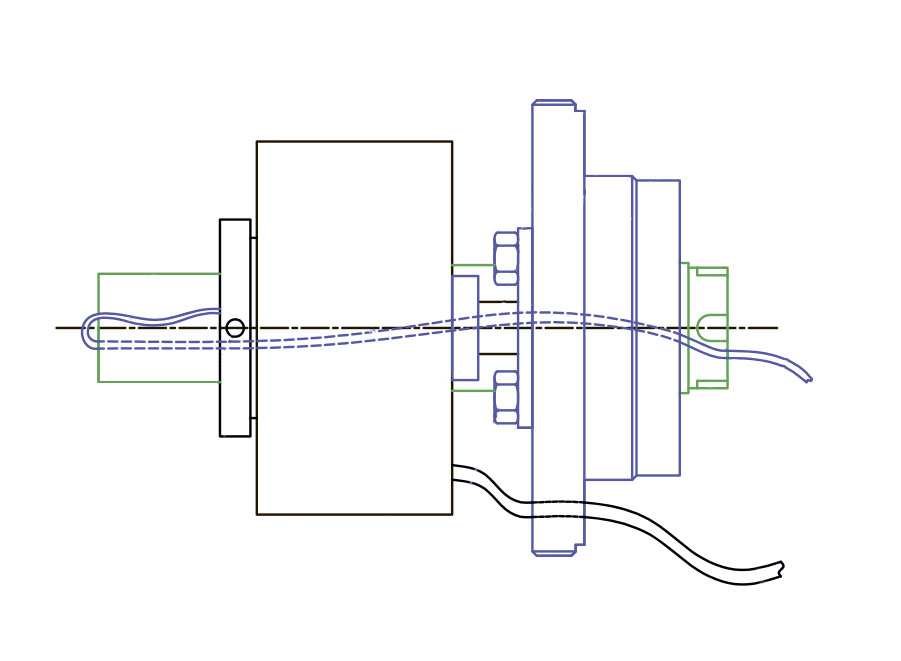

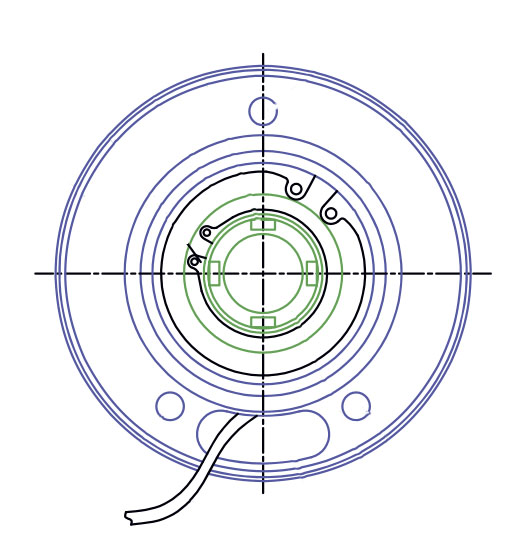

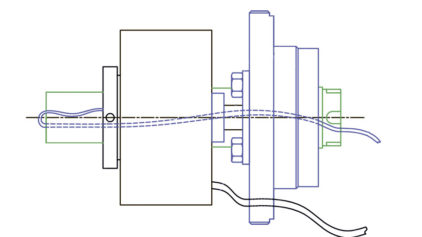

Полая ось токосъёмника закреплена на подшипнике ступицы стопорным кольцом и на крепёжном кольце ротора токосъёмника винтами. Вращение вала лебёдки передаётся на ось токосъёмника через шлицевое соединение. Для этого зубья вала лебедки фиксируются в шлицевых пазах оси токосъёмника при его установке. Провод подключен к контактной группе крепёжного кольца ротора токосъёмника и проведен через полость оси токосъёмника к ротору лебёдки.

Для предотвращения вращения статора на статоре токосъёмника закреплена прижимная планка с отверстием, в которое вставлен шток прижимной планки, закрепленной на ступице двумя болтами.

Стопорным кольцом в ступице закреплён подшипник. Провод от статора лебёдки проведен через вырез в ступице и подключен к контактной группе статора токосъёмника. Ступица крепится к лебёдке тремя болтами М6×25 через отверстия. Токосъемник защищен колпаком (не входит в комплектацию), который соединяется со ступицей при помощи резьбового соединения.

При обычных условиях эксплуатации токосъёмник следует подвергать периодическим осмотрам не реже одного раза в три месяца в процессе эксплуатации, а также перед пуском после длительного перерыва в работе.

При осмотре необходимо проверить качество электрического соединения проводов, плотность шлицевого соединения, отсутствие люфта вала лебёдки и отсутствие ржавчины и грязи на деталях токосъёмника. После проверки проверьте затяжку крепежных болтов токосъёмника и герметичность крепления защитного колпака.

В комплект поставки входит токосъёмник в сборе, паспорт изделия и инструкция по эксплуатации.

Гарантийный срок на токосъёмник Т-1 составляет 12 месяцев со дня отгрузки покупателю при соблюдении правил транспортировки, хранения, монтажа, эксплуатации и обслуживания.
