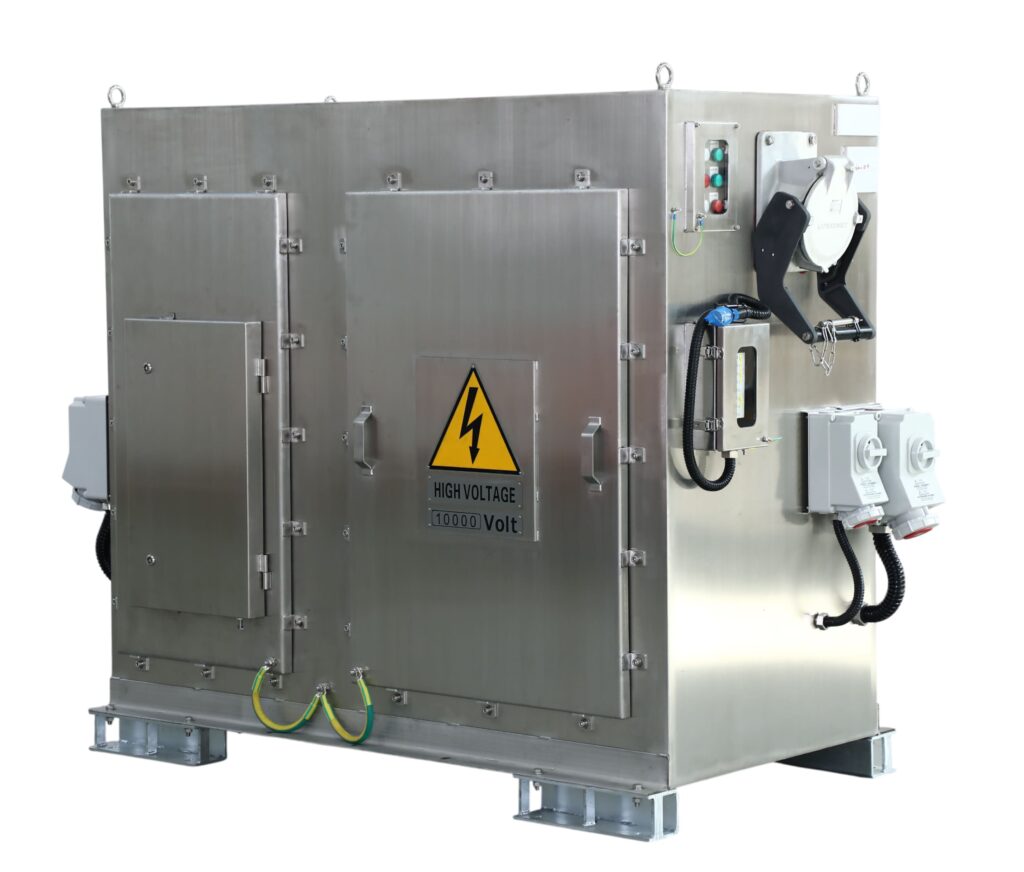

Универсальная электрическая колонка

Являясь основным устройством распределения и управления электроэнергией в энергосистемах, силовые электрические колонки (шкафы) широко применяются в различных условиях электроснабжения, таких как порты, шахты и туннели, благодаря своей интегрированной конструкции и надежной работе. Они обеспечивают стабильные интерфейсы питания и связи (в т.ч. оптоволоконные) для крупногабаритного оборудования, включая краны и экскаваторы.

Электрические шкафы выпускаются на различные классы напряжения: низковольтные (до 1 кВ) и высоковольтные (до 12 кВ).

Коммутация осуществляется при помощи быстроразъемных соединений – розетка-вилка.

Высокопрочные изоляционные материалы устойчивы к воздействию высоковольтных электрических полей и предотвращают пробой изоляции.

Токопроводящие компоненты из сплава с высокой проводимостью обеспечивают надежную передачу тока и термическую стабильность при больших нагрузках.

Степень защиты IP67 соединения розетка-вилка обеспечивает пыле- и водонепроницаемость, а также антикоррозийные свойства, адаптированные к среде применения.

Оптоволоконное соединение реализуется за счет применения специальных модулей.

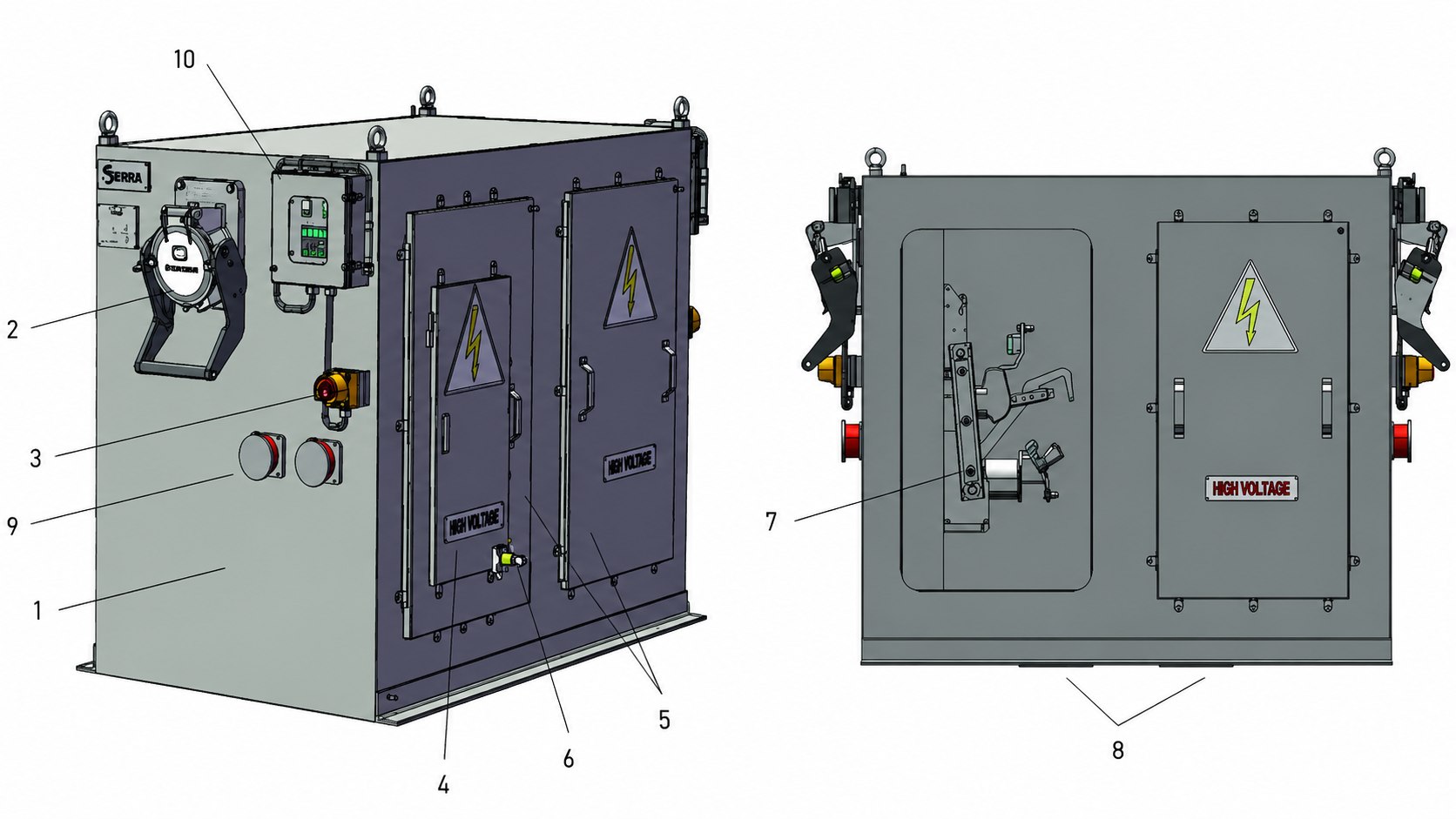

Пример устройства высоковольтного (10 кВ) электрического шкафа

  1. Корпус
  2. Высоковольтная розетка
  3. Кнопка аварийной остановки
  4. Доступ к ручному управлению выключателем — разъединителем
  5. Доступ для обслуживания колонки
  6. Механическая блокировка доступа к ручному управлению выключателем — разъединителем
  7. Выключатель — разъединитель
  8. Кабельный ввод
  9. Низковольтные розетки
  10. Индикаторная панель
