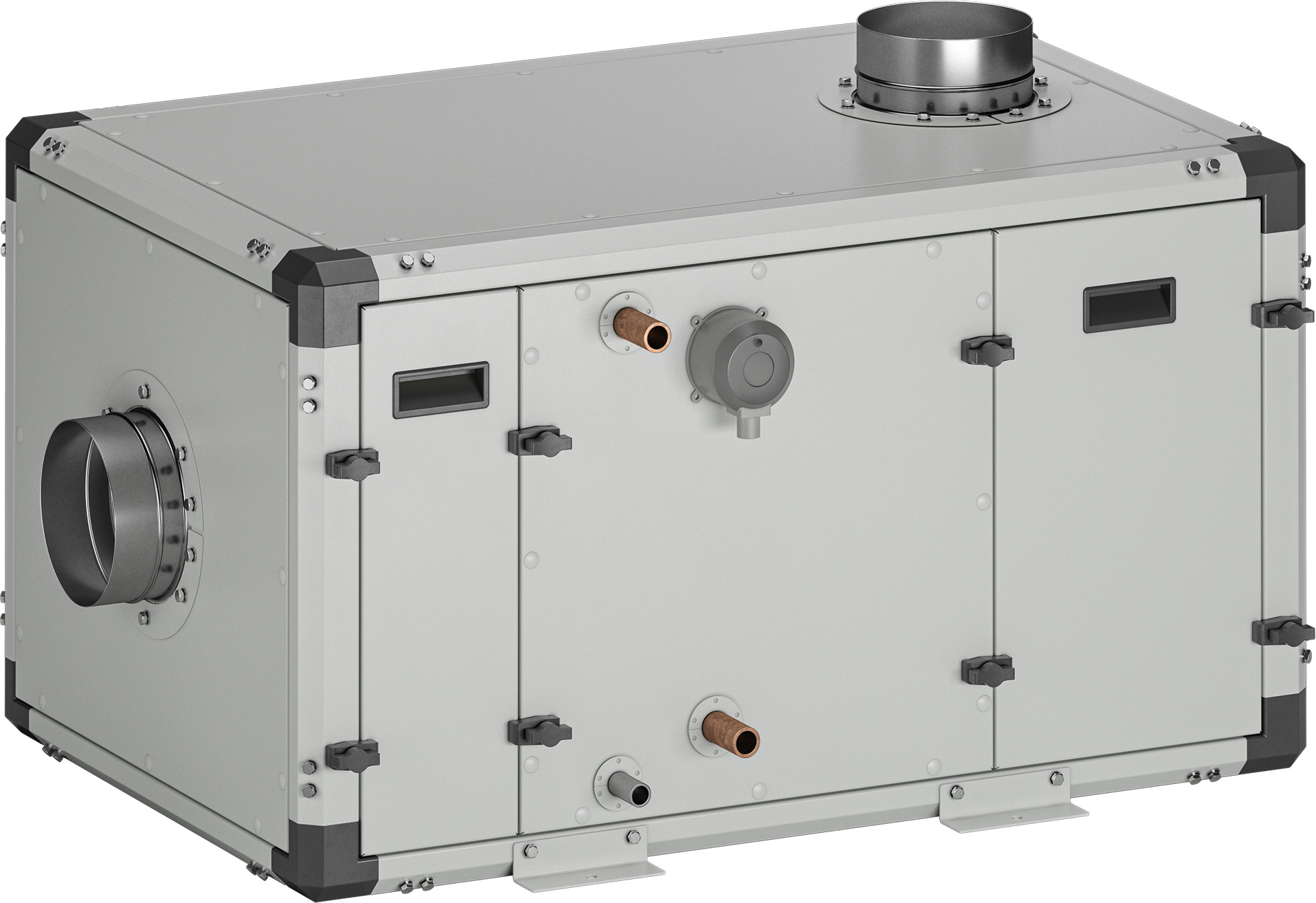

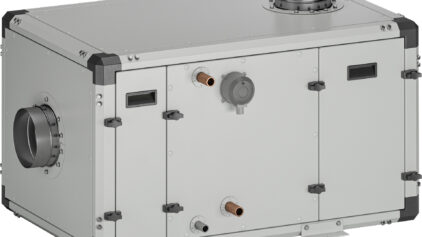

Агрегат приточный вентиляционный

Приточный вентиляционный агрегат предназначен для обработки наружного воздуха и его подачи в судовые помещения. Традиционно применяется в системах «чиллер-фанкойл» для обеспечения минимально необходимого количества свежего воздуха по требованиям СанПиН. Небольшой вес и компактные размеры позволяют произвести монтаж оборудования в условиях стесненного пространства, а производительный вентилятор — преодолеть сопротивление протяженной сети воздуховодов.

Управление осуществляется с местного щита управления. Для удаленного управления может быть использован пульт управления ДР-209-5. Существует возможность интеграции в систему управления техническим средством (СУТС) по протоколу modbus rtu (RS485).

Питающее напряжение 230 В / 50 Гц.

Преимущества
  • Корпус из алюминия предотвращает коррозию и снижает массу
  • Интеграции в систему управления техническим средством (СУТС) по протоколу modbus rtu (RS485)
  • EC вентилятор с возможностью поддержания статического давления на выходе из кондиционера
  • Воздушный теплообменник из алюминия или меди (морской климат)
Принцип действия

Наружный воздух поступает в агрегат через воздушный фильтр со степенью фильтрации не ниже G3. Далее он охлаждается или нагревается в воздушном теплообменнике (в зависимости от режима работы).

Для дополнительного нагрева воздуха, а также в случае отключения осинового источника теплоты, в установке предусмотрены электрические воздушные нагреватели. Обработанный воздух подается в систему воздуховодов высоконапорным вентилятором с EC мотором, позволяющем плавно изменять скорость вращения вентилятора. Это позволяет подавать потребителям минимально необходимое количество воздуха, что экономит энергоресурсы и снижает общий уровень шума.

Особенности
  • Степень фильтрации наружного воздуха G3 или G4
  • Высоконапорный вентилятор создает избыточное давление до 500 Па, обеспечивая работу с протяженными воздуховодами
  • Контроль степени засоренности воздушного фильтра посредством дифференциального реле давления
  • Возможность установки необходимого количества воздухораспределительных патрубков
  • (для АПВ малых), либо изменения стороны подачи воздуха (для АПВ больших)
Технически характеристики
Наименование Обозначение Производительность по холоду, кВт* Производительность по теплу, кВт Мощность электронагревателя,

кВт

 Объемный расход воздуха, м3/ч Масса, кг Размеры
A Б В
Агрегат приточный вентиляционый АПВ-0,9-7/2 7 7 2 900 35 700 430 585
Агрегат приточный вентиляционый АПВ-1,8-7/2 7 7 2 1800 35 700 430 585
Агрегат приточный вентиляционый АПВ-1,8-14/2 14 14 4 1800 45 850 512 925
Агрегат приточный вентиляционый АПВ-1,8-14/4 14 14 2 1800 48 940 490 620
Агрегат вытяжной вентиляционый АВВ-0,9 — — — 900 20 515 435 585
Агрегат вытяжной вентиляционый АВВ-1,8 — — — 1800 25 515 435 615
Кондиционер центральный приточный КЦП-0,5/0,5 6 6 1,5 500 42 720 400 500
Кондиционер центральный приточный КЦП-1/0,7 12 12 3 1000 65 760 550 650
Кондиционер центральный приточный КЦП-2,0/0,5 25 25 6 2000 110 930 700 720
Кондиционер центральный вытяжной КЦВ-0,5 — — — 500 25 320 320 320
Кондиционер центральный вытяжной КЦВ-1,0 — — — 1000 35 450 450 450
Кондиционер центральный вытяжной КЦВ-2,0 — — — 2000 60 600 600 600
*Производительность приведена при температуре холодоносителя +5 °С и параметрах воздуха 27 / 50
