Преобразователь частоты серии «ПЧ400» мощностью до 400 кВт предназначен для управления электрических двигателей (ЭД), функционирования во всех штатных и некоторых нештатных ситуациях, возникающих в ходе нормальной эксплуатации ЭД, а также дистанционного управления от внешней системы управления.

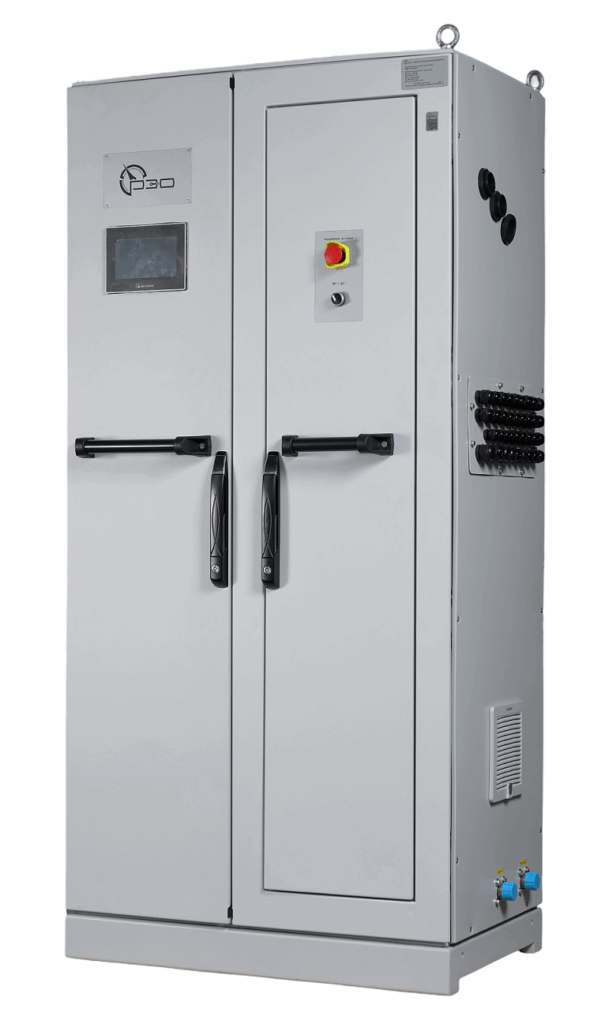

Преобразователь частоты серии «ПЧ400» мощностью до 400 кВт
Описание
ПЧ в общем случае может осуществлять управление:
● плавным пуском электрических двигателей
● изменение скоростного режима электрических двигателей
● контролируемым замедлением и остановкой электрических двигателей
Режимы работы системы
Преобразователь частоты обеспечивает следующие функции управления:
● подготовка к запуску, запуск, остановка режима работы;
● питание и управление скоростью вращения электродвигателя;
● связь по цифровому каналу связи с системой верхнего уровня;
● контроль технического состояния с выдачей АПС.
ПЧ обеспечивает:
● дистанционное управление оборудованием (от системы управления верхнего уровня);
● местное управление (с панели оператора);
● светозвуковую сигнализацию.
Характеристики
| Номинальная выходная мощность, кВт | 400 |
| Номинальный выходной ток, А | 0…440 |
| Номинальное входное напряжение, В | 3 фазы, 690 |
| Номинальная частота входного напряжения, Гц | 50 |
| Диапазон выходного напряжения, В | 0…690 |
| Диапазон частоты выходного напряжения, Гц | 0…50 |
| Режим работы | S1 |
| Параметры напряжения собственных нужд | 3 фазы, 380 В, 50 Гц, не более 5 кВт |
| Тип охлаждения | Водяное |
| Температура охлаждающей жидкости, °C | +20…+38 |
| Габаритные размеры Ш×В×Г, не более, мм | 986,4×2119×723,6 |
| Масса, не более, кг | 528 |
| Степень защиты корпуса от внешних воздействий | IP44 |
