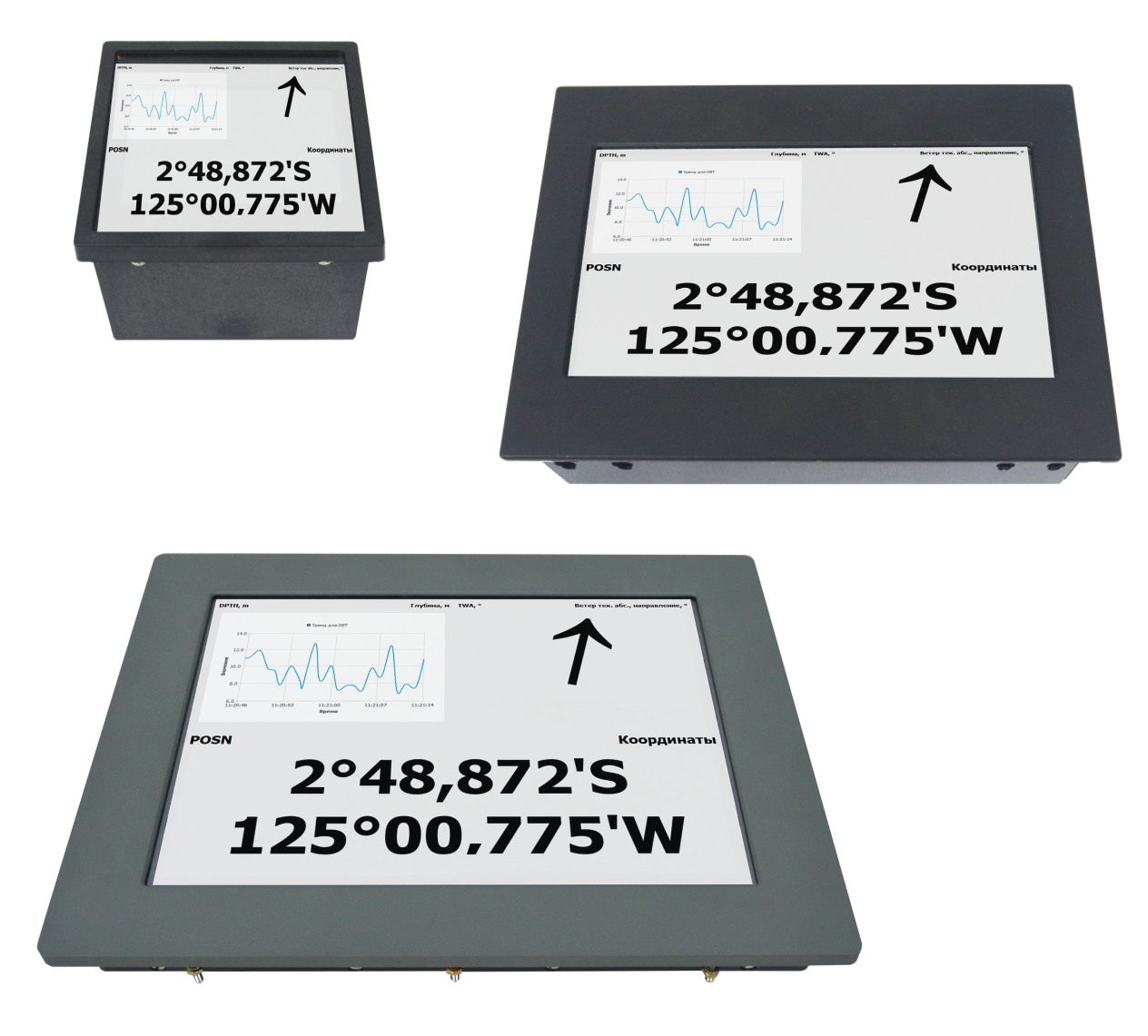

Многофункциональные индикаторы с ЖК дисплеем предназначены для использования на морских и речных судах в качестве универсального репитера для обеспечения визуальной индикации навигационных данных, полученных в форме NMEA предложений, предусмотренных международным стандартом МЭК61162 с возможностью ретрансляции полученной информации.
Индикаторы цифровые
Характеристики
| Электропитание
|
|
| Напряжение питания, номинальное
|
24 В
|
| Диапазон входных напряжений | 10-36 В
|
| Защита от короткого замыкания | +
|
| Гальваническая развязка
|
+ |
| Защита от переполюсовки | + |
| Дисплей
|
|
| Тип дисплея
|
ЖК-дисплей
|
| Вариант 1 Диагональ/разрешение, не менее
|
3”/240х128
|
| Вариант 2 Диагональ/разрешение, не менее
|
7”/800х480
|
| Вариант 3 Диагональ/разрешение, не менее
|
10”/1024х768
|
| Конструктивные параметры
|
|
| Степень защиты (по лиц. панели), не менее | IP20 (ГОСТ 14254)
|
| Соединители
|
Без использования пайки
|
| Диапазон рабочих температур | +5˚С…+40˚С (при относительной влаж. 95 %)
|
| Материал корпуса
|
Металл/пластик
|
| Информационные характеристики | |
| Количество портов:
|
|
| МФИ с диагональю 3,5” и 8”
|
RS – 2 шт. |
| МФИ с диагональю 10”
|
RS – 4 шт. Etnernet – 1 шт. (опция)
|
| Тип портов (интерфейса) | RS-422/485, асинхронный, последовательный, гальванически развязанные порты ввода-вывода |
| Скорость приёма/передачи данных, Кбит/с | 4,8; 9,6; 19,2; 38,4; 57,6; 119,2 |
| Формат принимаемых данных | IEC61162-1,2 (NMEA 0183) |
| Предложения NMEA, входные | APB, BWC, BWR, DBK, DBS, DBT, DPT, GGA, GLC, GLL, GTD, GNS, HDT, HDG, HDM, MDA, MTW, MWV, RMB, RMC, ROT, VBW, VDR, VHW, VTG, VLW, VWR, VWT, XTE, ZDA, XDR
|
| Формат передаваемых данных | NMEA 0183 |
| Дополнительный порт (опционально) | RJ11/RJ45 10/100 Mбит/с |
