Силовые ячейки «ЯСОН»

Силовые ячейки серии «ЯСОН» предназначены для построения силовых преобразователей, таких как:
- преобразователи частоты;
- выпрямители;
- инверторы;
- системы накопления электроэнергии;
- зарядные станции;
- источники бесперебойного питания.

Подробное описание

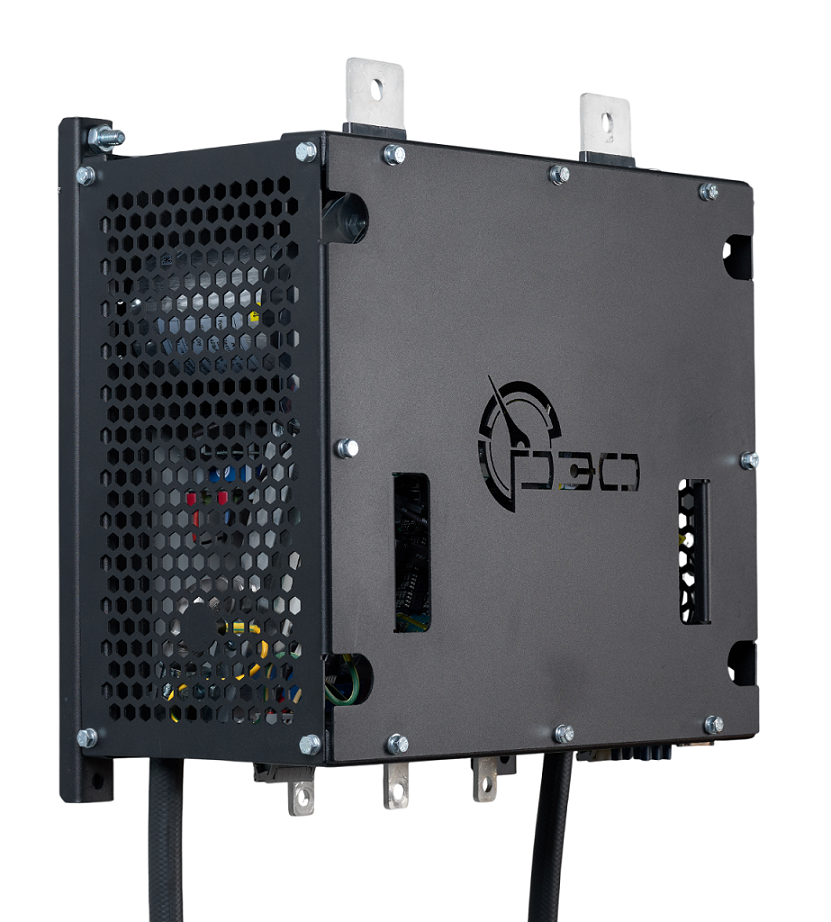

Силовая ячейка «ЯСОН» состоит из транзисторных модулей, объединенных в трехфазный мост. Ячейка предполагает работу как в трехфазном, так и в однофазном режимах. Выбор режима работы происходит на плате драйвера среднего уровня (далее ДСУ). Также уставки срабатывания защит реализованы на плате ДСУ.

Диапазон рабочих мощностей — 100, 200, 300, 600, 800, 1200, 1300, 2400 кВА.

Климатическое исполнение изделия «УХЛ» (для эксплуатации в умеренном и холодном климате) и категория размещения «4» (для эксплуатации в помещениях с искусственно регулируемыми климатическими условиями) в соответствии с ГОСТ 15150-69. Охлаждение – водяное или воздушное.

Управление транзисторными модулями реализовано с помощью платы ДСУ. Плата ДСУ обеспечивает:

Раздельное или совместное управление силовыми ключами;
Обеспечение гарантированной минимальной задержки включения каналов полумостовой схемы по условиям заказчика (базовое мертвое время t_DT= 4 мкс)
Блокировку работы ключей в случае возникновения ошибки. Восстановление ключей производится по прерыванию сигналов управления в течение заданного времени по условиям заказчика (базовое время задержки t_DEL= 2 мс);
Быстродействующую защиту силовых ключей при возникновении аварийных ситуаций с временем отключения не более 150 нс;
Обеспечение «мягкого» включения и отключения силовых приборов, для исключения импульсных перенапряжений;
Контроль напряжения питания драйверов транзисторов;
Контроль значения температуры силовых ключей;
Контроль значений токов AC;
Контроль значения напряжения шин DC;
Передачу информации о состоянии драйвера и причину возникшей ошибки на систему управления;
Гальваническое разделение сигнальных цепей силовых приборов и системы управления

Характеристики

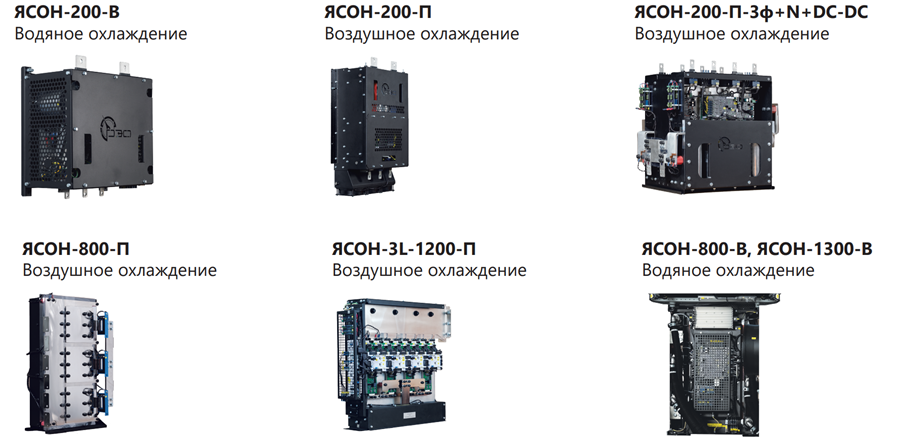

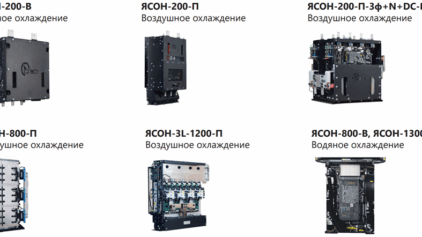

Ячейка	Охлаждение	Мощность, кВА	Режим работы	Номинальный ток rms, А	Ток перегрузки rms, до, А	Трехфазное напряжение, максимум, В	Напряжение в шине DC, до, В	Время работы в номинале	Габаритные размеры, мм	Масса, кг
ЯСОН-200-П ЯСОН-200-В	Воздушное/ Водяное	100	3ф	150	210	400	950	Без ограничений	700х380х220 (воздух) 470х430х230 (вода)	30
		200	3ф	300	350			Без ограничений
		300	1ф	150	210			Без ограничений
		600	1ф	300	350		1300	Без ограничений
ЯСОН-800-В ЯСОН-800-П	Водяное	800	3ф	860	1060	690	1300	Без ограничений	510х750х580	130
	Воздушное	800	3ф	1200	1400	690	1300	40 с	730х840х460	115
	Воздушное	2400	1ф	3600	4200	690	1300	40 с	730х840х460	115
ЯСОН-1300-В	Водяное	1300	3ф	1800	2100	690	1300	Без ограничений	510х750х580	130
ЯСОН-3L-1200-П	Воздушное	1200	1ф	1200	1400	690	1300	Без ограничений	740х180х660	55
ЯСОН-200-П-3ф+N+DC-DC	Воздушное	200	3ф	300	350	400	950	Без ограничений	390х550х580	50
